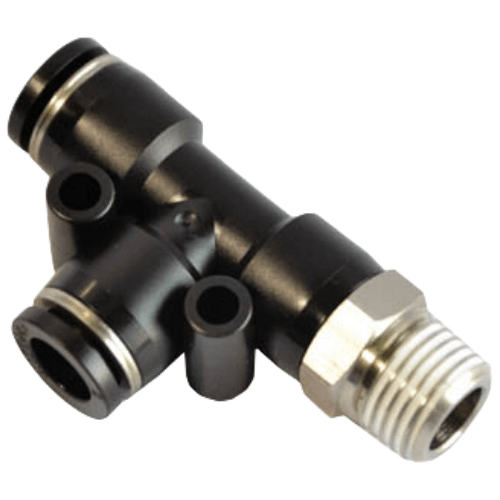

Airtac PED T-Shaped Side Thread Tee Fitting PED803D
2. Available in multiple configurations and specifications, widely applicable in various pneumatic systems;
3. Optimized flow characteristics matching tubing ID for equivalent flow capacity;
4. Features tool-free push-in design for efficient tubing connection with secure and durable engagement;
5. Pre-applied thread sealant with M5 metric threads and integrated sealing washers ensure leak-free performance;
6. Nickel-plated brass construction provides superior corrosion resistance and contamination prevention, extending service intervals.
AirTAC PED T-Port Side Thread Tee Connector PED803D Specifications
- Model: PED803D (PED Series)
- Type: T-shaped side-threaded tee connector
- Thread standard: Metric/PT/NPT options
- Port configuration: 3-way (T-port) with side entry
- Thread sizes:
- Main ports: PT1/8 (standard)
- Side port: PT1/8 (M5×0.8 optional)
- Material: Nickel-plated brass body
- Seal type: NBR O-ring (FKM available for high-temp)
- Pressure range: 0.05-1.5 MPa
- Temperature range: -20℃ to 80℃ (NBR) / -10℃ to 150℃ (FKM)
- Flow coefficient: Cv≈0.12
- Weight: 82g ±3g
- Dimensions:
- Body length: 28mm
- Body width: 28mm
- Height (with fittings): 36mm
- Thread engagement depth: 8mm
- Surface treatment: Electroless nickel plating (8-12μm)
- Vibration resistance: ≤20m/s²
Precision-machined tee connector featuring anti-vibration side threading and multi-directional flow paths. The 60° angled side port enables compact plumbing configurations while maintaining laminar flow characteristics. Chrome-free surface treatment meets RoHS compliance.
- Modular pneumatic manifolds in assembly lines
- Branch line connections for CNC machine tools
- Vacuum system distribution nodes
- Instrumentation air supply networks
- Robotic end-effector pneumatic circuits
Installation protocol:
Apply 2-3 wraps of PTFE tape on male threads using clockwise winding.
Tighten to 12-15N·m torque limit. Avoid aligning side port against
vibration sources. Test at 1.25× system pressure after installation.
- Compressed air (ISO 8573-1:2010 Class 2-4-2)
- Inert gases (N₂, CO₂)
- Non-flammable hydraulic oils (ISO VG32 and below)
| Property | Property Value |
|---|---|
| sku | PED803D |
