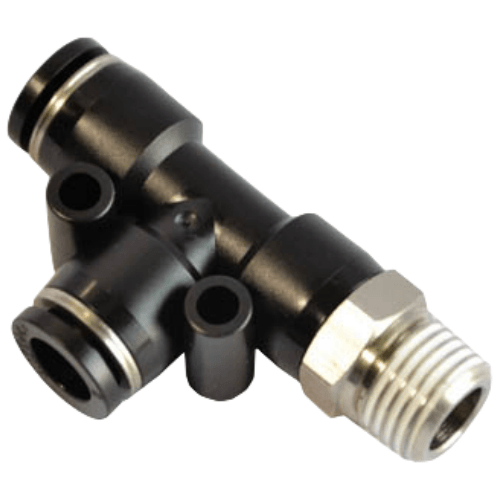

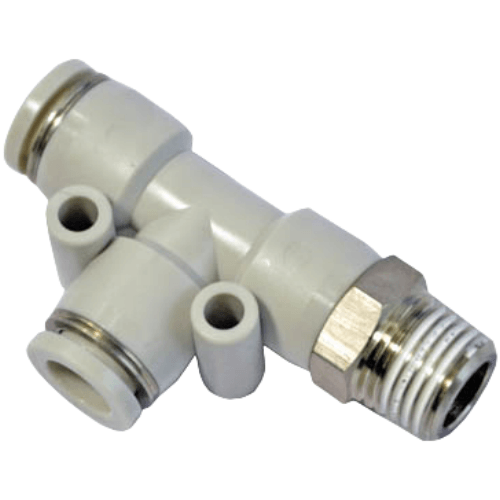

Airtac PED T-Shaped Side Thread Tee Fitting PED803D-S
2. Available in multiple configurations and specifications, widely applicable in various pneumatic systems;
3. Optimized flow characteristics matching tubing ID for equivalent flow capacity;
4. Features tool-free push-in design for efficient tubing connection with secure and durable engagement;
5. Pre-applied thread sealant with M5 metric threads and integrated sealing washers ensure leak-free performance;
6. Nickel-plated brass construction provides superior corrosion resistance and contamination prevention, extending service intervals.
AirTAC PED T-Port Side Thread Tee Connector PED803D-S Specifications
- Model: PED803D-S (PED Series ISO Standard)
- Type: T-shaped side-thread tee connector
- Thread standard: Metric (M5×0.8) / Optional NPT/BSPP
- Material: Nickel-plated brass (C3604)
- Pressure rating: 0.5–1.5 MPa (72.5–217.5 PSI)
- Burst pressure: ≥3.0 MPa
- Temperature range: -20℃ to 80℃ (non-condensing)
- Port configuration: 3-way equal diameter
- Surface hardness: HV0.3 ≥130
- Weight: 23g ±0.5g
- Dimensions: 35mm(L) × 20mm(W) × 20mm(H)
- Port-to-port spacing: 10mm center distance
- Seal type: Metal-to-metal seal (O-ring optional)
- Vibration resistance: 10–2000Hz, 5G max
High-density forged brass tee connector with 360° rotatable side port for flexible piping layouts. Features precision CNC-machined threads and corrosion-resistant nickel plating. Compatible with air, inert gases, and non-flammable hydraulic fluids. Rated for 500,000+ cycles at max pressure.
- Pneumatic manifold distribution blocks
- Robotic end-effector air supply systems
- CNC machine tool coolant line branching
- Vacuum circuit pressure balancing
- Industrial dryer multi-zone airflow control
Installation note:
Apply 2-3 wraps of PTFE tape on male threads (clockwise winding).
Use torque wrench at 1.2–1.5N·m. Avoid overtightening - maximum
rotation angle after hand-tight is 90°. Inspect for leaks at
1.25× working pressure during commissioning.
| Property | Property Value |
|---|---|
| sku | PED803D-S |
