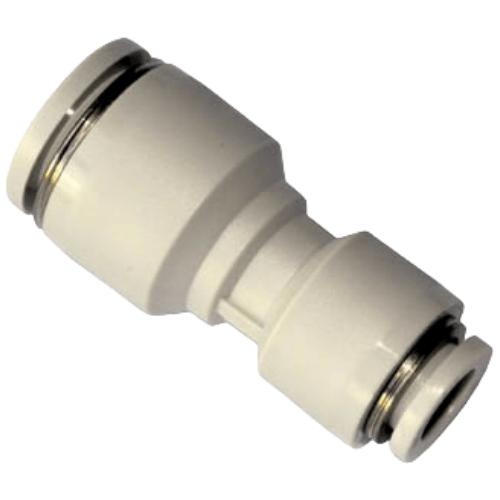

Airtac PG Reducing Union PG10-8
2. Available in multiple models and specifications, designed for versatile applications across pneumatic systems;
3. Superior flow capacity enables equivalent throughput to match the flow capacity of the connected tubing;
4. Features tool-free push-in design for efficient tubing installation, with secure and durable connections at piping interfaces.
AirTAC PG Reducing Straight Connector PG10-8 Technical Details
- Model: PG10-8
- Type: Metric-to-BSPP Reducing Straight Connector
- Material: Brass (Nickel-plated surface)
- Thread Standards: PG10 (DIN40430) to G1/8 (ISO228-1)
- Seal Type: O-ring seal (NBR material)
- Pressure Range: 0-1.0 MPa (145 psi)
- Temperature Range: -20℃ to 80℃ (-4°F to 176°F)
- Thread Engagement: 6 full turns minimum
- Torque Specification: 1.0-1.5 N·m (8.8-13.3 lb-in)
- Surface Treatment: Electroplated nickel (8-12μm thickness)
- Weight: 15g ±0.5g
- Dimensions: 40mm(L) × 20mm(OD) × 20mm(Hex Height)
- Compliance: RoHS compliant
Precision-machined adapter for converting between metric PG threaded devices and BSPP pneumatic components. Features anti-corrosion plating and precision ground sealing surfaces for leak-free connections. The 6-sided hex body allows standard wrench installation with 17mm spanner flat surfaces.
- Interfacing PG-sensor ports with G-series pneumatic lines
- Retrofitting European machinery with BSPP components
- Vacuum system plumbing in semiconductor equipment
- Medical gas line adapters
- Compressed air tool conversion kits
Installation guidelines:
Apply 1.5 wraps of PTFE tape on male threads (do not overlap sealing surfaces).
Use backup wrench on hex body during tightening. Max 120° rotation after hand-tight.
Pressure test at 1.5x operating pressure after installation.
| Property | Property Value |
|---|---|
| sku | PG10-8 |
