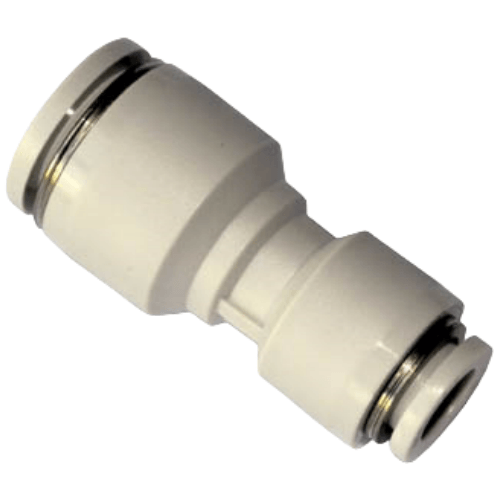

Airtac PG Reducing Union PG12-10
2. Available in multiple models and specifications, designed for versatile applications across pneumatic systems;
3. Superior flow capacity enables equivalent throughput to match the flow capacity of the connected tubing;
4. Features tool-free push-in design for efficient tubing installation, with secure and durable connections at piping interfaces.
AirTAC PG Series Reducer Straight Connector PG12-10 Technical Details
- Model: PG12-10
- Type: Metric thread reducer union (male to male)
- Material: Brass with nickel plating (anti-corrosion treatment)
- Thread Standard: PG12 (M18×1.5) to PG10 (M16×1.5)
- Tube Compatibility: Ø12mm (PG12) → Ø10mm (PG10)
- Max Working Pressure: 1.5 MPa (15 bar)
- Temperature Range: -20℃ to 80℃
- Seal Type: Integrated O-ring (NBR material)
- Weight: 14.7g ±0.5g
- Dimensions: 30mm (Total Length) × 18mm (Max Diameter)
- Thread Engagement Depth: 8mm (PG12 end), 7mm (PG10 end)
- Surface Roughness: Ra ≤3.2μm
High-precision metric thread adapter designed for secure stepped connections in pneumatic systems. Features 360° rotatable fittings for flexible tube routing alignment. Zinc-nickel alloy coating provides corrosion resistance in humid environments. Meets ISO 15407-1 standard for pneumatic connectors.
- Air compressor pressure line transitions
- CNC machine tool pneumatic circuit conversions
- Packaging machinery sensor line installations
- Industrial robot air supply line adaptations
- Hydraulic system test bench setups
Installation protocol:
Apply 2-3 wraps of PTFE tape on male threads (do not over-tighten beyond 1.2Nm torque).
Ensure O-ring is lubricated with silicone grease before assembly.
Avoid cross-threading by hand-starting connections.
| Property | Property Value |
|---|---|
| sku | PG12-10 |
