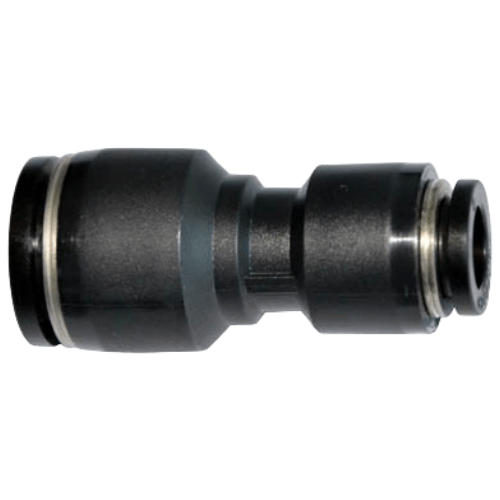

Airtac PG Reducing Union PG8-4D
2. Available in multiple models and specifications, designed for versatile applications across pneumatic systems;
3. Superior flow capacity enables equivalent throughput to match the flow capacity of the connected tubing;
4. Features tool-free push-in design for efficient tubing installation, with secure and durable connections at piping interfaces.
AirTAC PG Series Reducer Straight Connector PG8-4D Specifications
- Model: PG8-4D (Male-Female Configuration)
- Type: Metric-PG Thread Reducer Straight Fitting
- Primary Thread: PG8 (G1/8 equivalent)
- Secondary Thread: M5×0.8 (4D designation)
- Material: Nickel-plated brass (corrosion resistant)
- Seal Type: Integrated NBR O-ring (oil-resistant)
- Pressure Rating: 0.05-1.0 MPa (7-145 PSI)
- Temperature Range: -20℃ to 80℃ (continuous operation)
- Surface Treatment: Electrostatic epoxy coating (anti-oxidation)
- Weight: 8.2g ±0.3g
- Dimensions: 19.5mm(Total Length) × 12mm(Hex Width) × 8mm(Thread Diameter)
- Thread Engagement: 7.5mm(PG8 side)/6mm(M5 side)
- Installation Torque: 0.7-1.2N·m (PG8) / 0.4-0.6N·m (M5)
- Vibration Resistance: ≤20m/s² (IEC 60068-2-6)
A precision transition fitting engineered for hybrid pneumatic systems requiring metric-to-PG thread conversion. Features dual-thread anti-loosening design with 360° rotatable collar for tool-free adjustment. The chrome-free surface treatment meets RoHS 3 compliance, making it suitable for cleanroom environments.
- Interfacing European equipment (PG) with Asian pneumatic components (Metric)
- Vacuum system instrumentation connections
- Coolant line adapters in CNC machinery
- Sensor mounting brackets in semiconductor fab systems
- Retrofitting legacy pneumatic circuits
Installation protocol:
Apply Loctite 577 thread sealant (non-hardening type) on male threads.
Use opposing wrenches during tightening - 13mm open-end wrench on PG8 hex
and 8mm flare nut wrench on M5 side. Perform pressure test at 1.5×
working pressure after installation.
| Property | Property Value |
|---|---|
| sku | PG8-4D |
