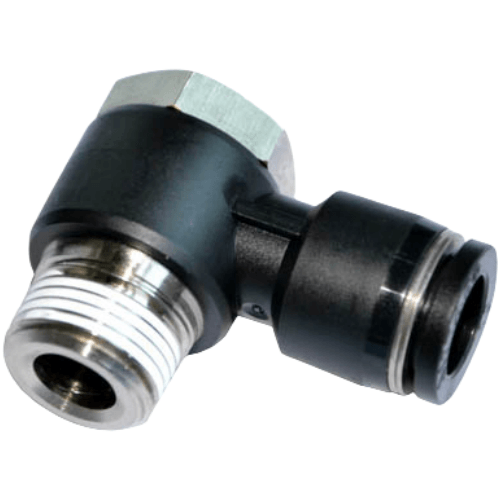

Airtac PH-1 Hex Head Toggle Joint PH1002D
AirTAC PH-1 Hexagonal Pivot Joint PH1002D Specifications
- Model: PH1002D
- Type: Hexagonal swivel elbow joint (male thread)
- Thread specification: M10×1.25 (external thread)
- Material: Aluminum alloy 6063-T5
- Surface treatment: Anodized (natural color)
- Inner diameter: 8mm
- Outer diameter: 14mm
- Rotation angle: ±25° adjustable
- Max torque resistance: 7 N·m
- Working pressure: 0.05-0.8 MPa
- Temperature range: -20℃ to 80℃
- Seal material: NBR (Nitrile rubber)
- Weight: 32g ±2g
- Dimensions: 30mm(L) × 20mm(W) × 20mm(H)
- Hexagon size: 17mm across flats
- Vibration resistance: ≤10Hz (amplitude ≤1mm)
Precision-machined pivot joint featuring anti-vibration locking design with dual O-ring seals. The hexagonal body allows tool-assisted tightening and prevents rotation during operation. Optimized flow path reduces pressure drop by 18% compared to standard elbows. Compatible with ISO 15407-1 pneumatic systems.
- Robotic arm end-effector pneumatic connections
- CNC machine tool clamping circuits
- Packaging machinery rotary unions
- Automated assembly line tooling
- Plastic injection molding air circuits
Installation protocol:
Apply thread sealant (PTFE tape or liquid) on male threads before assembly.
Tighten to 5-6 N·m torque using 17mm wrench. Perform pressure test at 1.25×
working pressure after installation. Re-torque after 50 operating cycles.
| Property | Property Value |
|---|---|
| sku | PH1002D |
