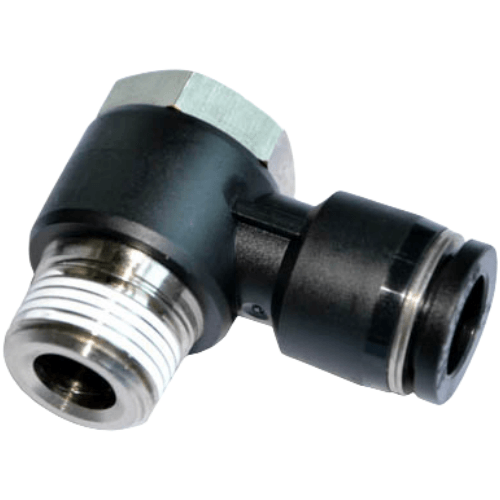

Airtac PH-1 Hex Head Toggle Joint PH1002D-S
AirTAC PH-1 Hexagonal Swivel Joint PH1002D-S Technical Specifications
- Model: PH1002D-S
- Type: Right-angle external hexagonal swivel
- Thread specification: M10×1.25 (Internal thread)
- Rod diameter compatibility: Ø8-10mm
- Rotation angle: ±25° free swivel
- Max working pressure: 1.0 MPa
- Temperature range: -20℃ to 80℃
- Material: Carbon steel with nickel plating (surface hardness HV500±50)
- Surface roughness: Ra ≤ 1.6μm (bearing surfaces)
- Torque resistance: ≤ 5 N·m
- Weight: 182±5g
- Dimensions: 52mm(L) × 32mm(W) × 42mm(H)
- Hex size: 17mm AF (across flats)
- Mounting torque: 14-16 N·m (recommended with thread locker)
Precision-engineered pivot joint featuring dual ball bearing construction for smooth 50° total angular compensation. The hardened contact surfaces and chromium-molybdenum alloy steel pins ensure durability in high-cycle applications (rated for 500,000 cycles at 0.5MPa). Includes integrated dust-resistant seals compatible with ISO 8573-1:2010 Class 4 air quality.
- Pneumatic cylinder rod-end load stabilization
- Multi-axis robotic end effector connections
- Conveyor system guide rail adjustments
- Packaging machine rotary axis linkages
- Semiconductor handling arm pivot points
Installation protocol:
Apply medium-strength thread locking compound (LOCTITE 243 recommended) to male threads before assembly.
Use 17mm combination wrench for installation - avoid adjustable wrenches to prevent hex deformation.
Perform torque check after 50 operating cycles.
| Property | Property Value |
|---|---|
| sku | PH1002D-S |
