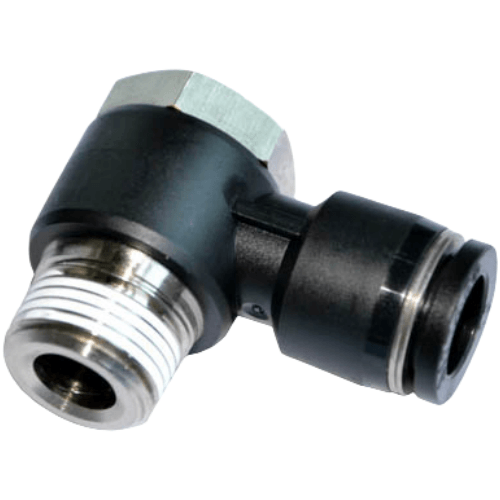

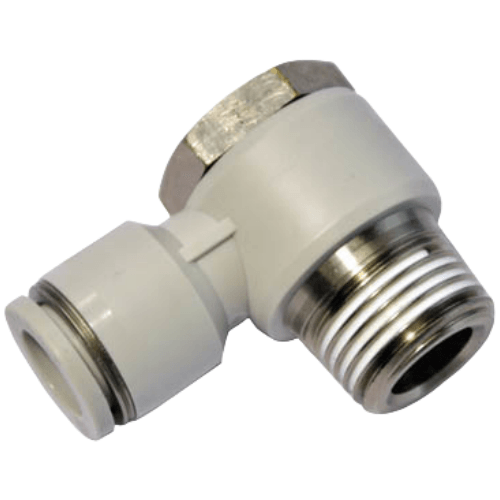

Airtac PH-1 Hex Head Toggle Joint PH1003D-S
AirTAC PH-1 Hexagonal Toggle Joint PH1003D-S Technical Specifications
- Model: PH1003D-S
- Type: Standard hexagonal toggle joint (male thread)
- Material: Carbon steel with nickel plating (corrosion resistance ≥480hrs salt spray)
- Thread specification: M10×1.25 (ISO 228-1 compliant)
- Operating torque: 2.5-3.0 N·m (dry) / 1.8-2.2 N·m (lubricated)
- Max lateral load capacity: 490N
- Weight: 128g ±2g
- Dimensions: 38mm(Length) × 16mm(Hex width) × 25mm(Height)
- Surface hardness: HV550-650
- Temperature range: -20℃ to 150℃ (continuous use)
- Thread engagement depth: 10mm (minimum 8mm required)
- Pressure rating: 1.0MPa (10bar) max working pressure
- Rotation angle: ±5° axial compensation
Precision-engineered pivot joint featuring anti-vibration locking design with 360° rotatable collar. The PH1003D-S incorporates a double-sealing structure (primary O-ring + secondary backup ring) for leak-proof performance in high-cycle applications. The hardened contact surfaces prevent galling during repeated adjustments.
- Pneumatic cylinder mounting in robotic articulation systems
- Conveyor line sensor bracket adjustments
- CNC machine tool coolant nozzle positioning
- Packaging equipment guide rail installations
- Semiconductor wafer handling arm linkages
Installation protocol:
Apply medium-strength thread locker (Loctite 243 recommended) on male threads before assembly.
Torque sequence: Tighten joint body first, then secure lock nut to 2.8N·m using calibrated torque wrench.
Re-torque after 50 operating cycles.
| Property | Property Value |
|---|---|
| sku | PH1003D-S |
