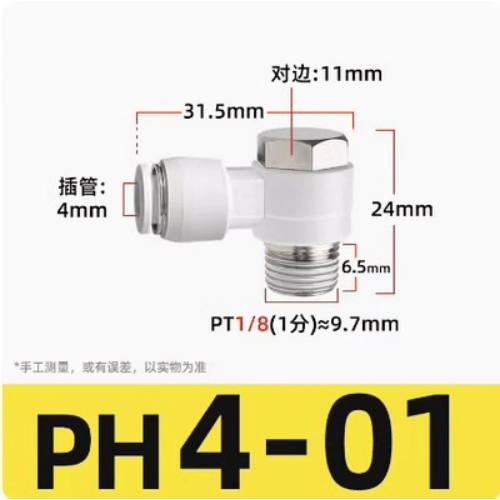

Airtac PH-1 Hex Head Toggle Joint PH401
AirTAC PH-1 Hexagonal Elbow Joint PH401 Technical Details
- Model: PH401 (PH-1 series)
- Type: Swivel-type hexagonal elbow joint
- Material: Carbon steel with zinc plating
- Thread size: M5×0.8 (1/8" PT optional)
- Pressure range: 0.05–0.7 MPa
- Temperature range: -20℃ to 80℃
- Installation torque: 1.5 N·m max
- Operating torque: 0.8 N·m recommended
- Swivel angle: ±15° adjustable
- Weight: 28±2g
- Dimensions: 40mm(L) × 12mm(D) × 18mm(H)
- Surface treatment: Electro-galvanized (8-12μm)
- Thread engagement: Minimum 3 full turns required
- Vibration resistance: ≤15Hz frequency, 1.5mm amplitude
- IP rating: IP54 (dust protected, water splashed)
Precision-engineered pivot joint featuring dual sealing rings (NBR + metal-to-metal contact) for leak-free pneumatic connections. The hexagonal design allows tool-assisted tightening in confined spaces, while the 30° total swivel range compensates for misalignment in tubing layouts. Compatible with both air and hydraulic fluids (ISO VG32 or lighter).
- Robotic end-effector tool changers
- CNC machine coolant line adapters
- Packaging machine rotary unions
- Pneumatic tool quick-connect systems
- Medical ventilator tubing interfaces
Installation protocol:
Apply thread sealant only on male threads (PTFE tape recommended).
Avoid overtightening - perform final ¼ turn after contact with sealing surface.
Re-torque after 50 operational hours.
| Property | Property Value |
|---|---|
| sku | PH401 |
