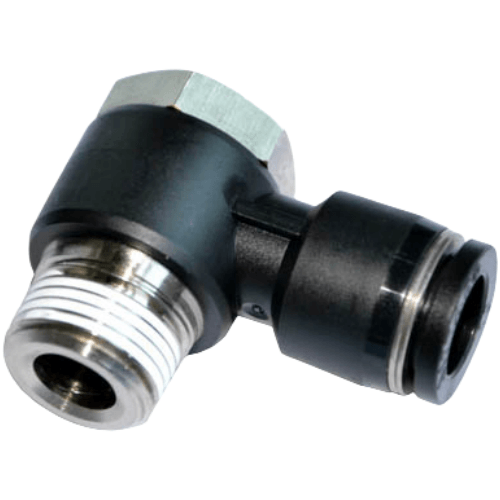

Airtac PH-1 Hex Head Toggle Joint PH401D
AirTAC PH-1 Hexagonal Elbow Joint PH401D Technical Details
- Model: PH401D (PH-1 Series)
- Type: Hexagonal swivel elbow joint
- Thread specification: M5×0.8 internal/external threads
- Material: Carbon steel with zinc plating (SUS304 optional)
- Operating torque range: 0.15-0.3 N·m
- Pressure rating: 0.05-1.0 MPa
- Proof pressure: 1.5 MPa
- Burst pressure: ≥3.0 MPa
- Static load capacity: 500 N
- Dynamic load capacity: 250 N
- Swivel angle: ±25° adjustable
- Temperature range: -20℃ to 120℃
- Seal material: NBR (Nitrile rubber)
- Surface treatment: Electro-galvanized (black oxide available)
- Weight: 15.2±0.5g
- Dimensions: 20mm(L) × 14mm(W) × 14mm(H)
Precision-engineered pivot joint featuring a 360° rotatable hex body with dual sealing surfaces. The hardened zinc coating provides corrosion resistance for humid environments. Designed for repeated angular adjustments without seal degradation, with a self-locking hex design that maintains position under vibration.
- Pneumatic cylinder rod-end connections
- Modular assembly systems requiring multi-axis alignment
- Robotic end effector pneumatic line routing
- Compact automation tooling with space constraints
- Food processing equipment (stainless steel version)
Installation protocol:
Use 8mm open-end wrench on hex flats while tightening. Apply PTFE tape
or liquid sealant to external threads. Torque limit: 0.3N·m max.
Perform pressure test at 1.25× working pressure after installation.
| Property | Property Value |
|---|---|
| sku | PH401D |
