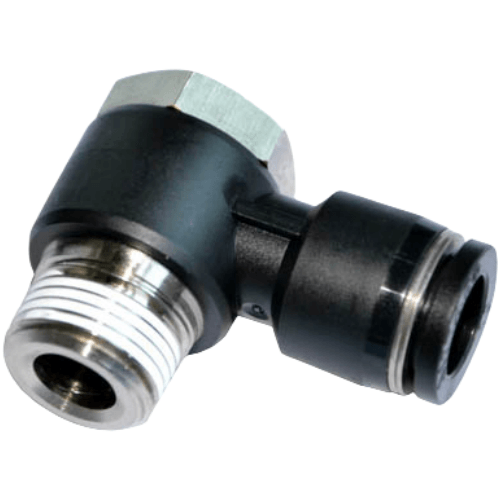

Airtac PH-1 Hex Head Toggle Joint PH4M5
AirTAC PH-1 Hexagonal Elbow Joint PH4M5 Technical Details
- Full model designation: PH-1-PH4M5
- Thread specification: M5×0.8 (metric fine)
- Material: Carbon steel with nickel plating (surface hardness HV450±50)
- Rotation range: ±25° adjustable swivel angle
- Max torque resistance: 2.5 N·m
- Operating temperature: -20℃ to 120℃ (continuous use)
- Pressure rating: 0.05-1.0 MPa (7-145 psi)
- Surface roughness: Ra ≤3.2μm on bearing surfaces
- Weight: 15g ±0.5g (including packing grease)
- Dimensions:
- Total length: 40mm (1.57")
- Hex width: 7mm (0.28") across flats
- Thread engagement length: 8mm (0.31")
- Pivot height: 12.5mm (0.49") from base
- Vibration resistance: 10-55Hz, 1.5mm amplitude
Precision-machined pivot joint featuring anti-galling chromium-molybdenum alloy steel construction with self-lubricating brass bushing. The 360° rotatable hex body allows tool access in confined spaces while maintaining 94% thread contact area. Includes PTFE-impregnated O-ring for dust resistance (IP54 equivalent).
- Robotic end effector torque compensation
- CNC machine tool coolant line connections
- Semiconductor wafer handling arms
- Packaging machine rotary union interfaces
- Hydraulic test bench manifold systems
Installation protocol:
Apply 0.6-0.8 N·m installation torque using calibrated wrench.
Re-torque after 50 operating cycles. Lubricate with ISO VG32-grade
oil before high-cycle applications (>10,000 rotations).
| Property | Property Value |
|---|---|
| sku | PH4M5 |
