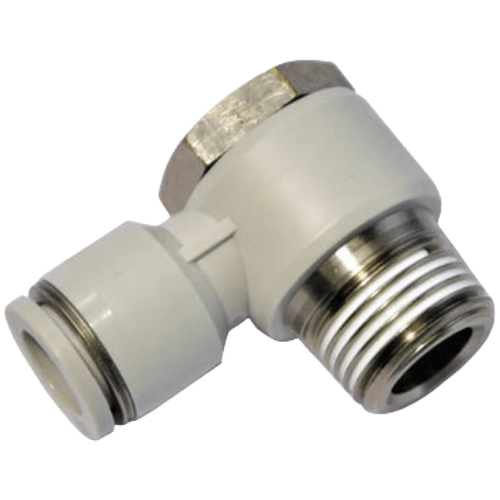

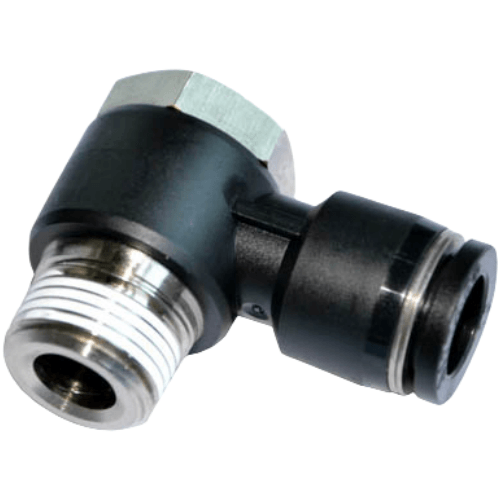

Airtac PH-1 Hex Head Toggle Joint PH802
AirTAC PH-1 Hexagon Elbow Joint PH802 Technical Specifications
- Model: PH802 (PH-1 Series)
- Thread Specifications: M5×0.8 to M12×1.75 (metric fine thread)
- Hexagon Size: 8mm (M5) to 19mm (M12)
- Material: Carbon steel with zinc plating (Stainless steel AISI 303 optional)
- Surface Treatment: Electro-galvanized (5-8μm) or nickel-plated (customizable)
- Maximum Torque: 5-7 Nm (M5) / 40-55 Nm (M12)
- Working Pressure: ≤1.0 MPa (10 bar)
- Temperature Range: -20℃ to +120℃ (zinc-plated steel) / -60℃ to +220℃ (stainless steel)
- Thread Engagement: Minimum 3 full threads required
- Weight: 15g (M5) to 180g (M12)
- Dimensions (L×W×H):
- M5: 22×16×16mm
- M8: 35×24×24mm
- M12: 48×32×32mm
- Certification: RoHS compliant, ISO 9001 manufacturing
Heavy-duty 90° pneumatic connector with forged hexagon body for tool engagement. Features dual O-ring seals (NBR standard) and anti-vibration thread locking design. Compatible with ISO 1179-2 and DIN 2353 port standards. Includes integrated dust cap retention groove.
- Pneumatic cylinder port redirection in robotic articulation joints
- Compact piping layouts for CNC machine tool changers
- Modular assembly in automotive brake line test benches
- High-cycle food packaging equipment with SS316L variant
- Vacuum system connections in semiconductor handling robots
Installation protocol:
Apply thread sealant (LOCTITE 577 recommended) on male threads only.
Tighten using crowfoot wrench with torque limiter - do NOT exceed 80% of
maximum torque value. Perform 3x pressure cycling (0-10 bar) after installation
to verify seal integrity.
Avoid side-loading:
Ensure connected tubing/piping has proper support brackets within 150mm
of joint to prevent bending moments. Not recommended for pulsating
frequencies above 25Hz without vibration analysis.
| Property | Property Value |
|---|---|
| sku | PH802 |
