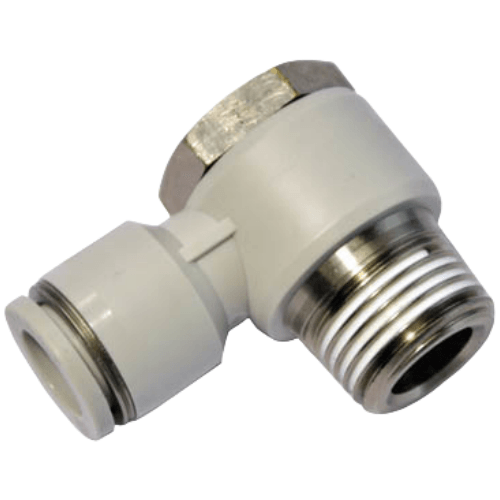

Airtac PH-1 Hex Head Toggle Joint PH803
AirTAC PH-1 Hexagonal Elbow Joint PH803 Technical Specifications
- Model: PH803 (PH-1 series)
- Type: Swivel joint with hexagonal lock nut
- Material: Aluminum alloy (A6063-T5)
- Thread specification: M5×0.8 internal thread (ISO 262 metric)
- Rotation angle: ±25° free swivel range
- Max torque resistance: 3.5 N·m
- Working pressure: 0.2-0.8 MPa
- Temperature range: -20℃ to +80℃
- Surface treatment: Anodized finish (black)
- Weight: 28g ±2g
- Dimensions: 16mm(W) × 16mm(D) × 28mm(H)
- Hex size: 8mm AF (across flats)
- Sealing: Integrated O-ring (NBR material)
Precision-engineered pivot joint featuring anti-vibration locking with 120° positioning notches. The through-hole design allows 360° pneumatic line rotation while maintaining seal integrity. Includes wear-resistant PTFE guide washers for smooth angular adjustment.
- Robotic arm end effector connections
- Modular pneumatic circuit assemblies
- Conveyor system guide rail adjustments
- Packaging machine tooling positioners
- Offset printing cylinder linkages
- Semiconductor handling equipment
Installation protocol:
Apply 242 thread locker before final tightening. Use 8mm combination wrench
for installation - do not exceed 4.2N·m torque. Re-torque after 50 operating cycles.
- PHJ4 series jam nuts
- PHD-3M5 dummy plugs
- AS1204 pneumatic tubing (4mm OD)
