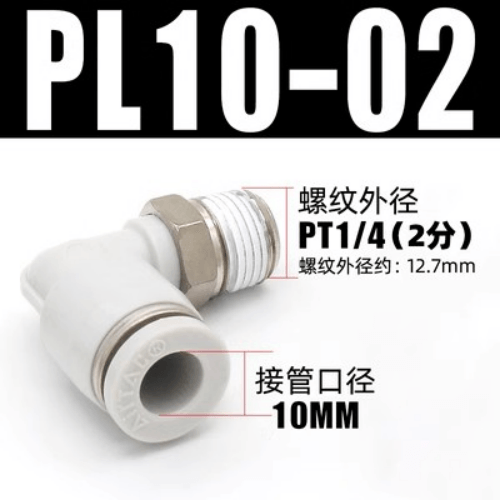

Airtac PL L Connector PL1002
2. Features multiple model specifications for extensive applicability across pneumatic systems;
3. Superior flow capacity achieves equivalent flow rates matching the inner diameter of pneumatic tubing;
4. Plug-and-connect design enables swift tube installation with secure and durable connections;
5. M5 metric threads with integrated sealing washers ensure leak-free threaded connections.
AirTAC PL L-Type Connector PL1002 Specifications
- Model: PL1002
- Type: L-shaped pneumatic quick connector
- Material: Nickel-plated brass body + POM plastic sleeve
- Thread specification: M5×0.8 (male thread)
- Inner diameter: 2.5mm (flow path)
- Outer diameter: 6mm (tube connection)
- Operating pressure: 0.05-1.0 MPa
- Temperature range: -20℃ to 80℃
- Weight: ~20g
- Dimensions: 25mm(L) × 15mm(W) × 15mm(H)
- Seal material: NBR rubber (replaceable)
- Pressure drop: ≤0.02 MPa @ 0.5 MPa
- Protection rating: IP40

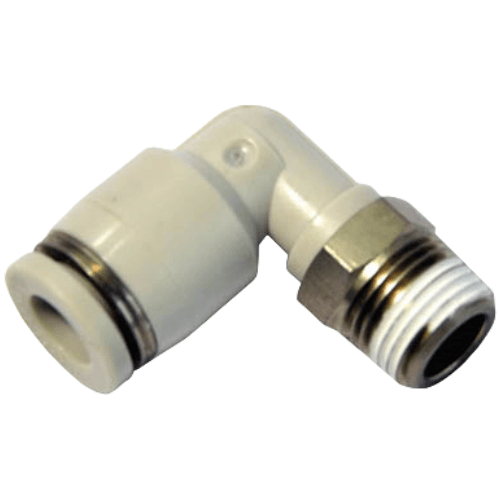

90° angled pneumatic fitting with push-to-connect functionality, designed for space-constrained installations. Features anti-vibration locking mechanism and smooth internal bore for minimal flow restriction. Compatible with PU, nylon, and polyethylene tubing (hardness Shore A 90±5).
- Robotic arm pneumatic circuits
- CNC machine tool cooling systems
- Packaging machine air distribution
- Medical device gas line connections
- Semiconductor equipment vacuum lines
Installation note:
Ensure tube end is cut square and deburred before insertion.
For high-vibration environments, apply thread locker to male threads
and perform monthly leakage checks.
