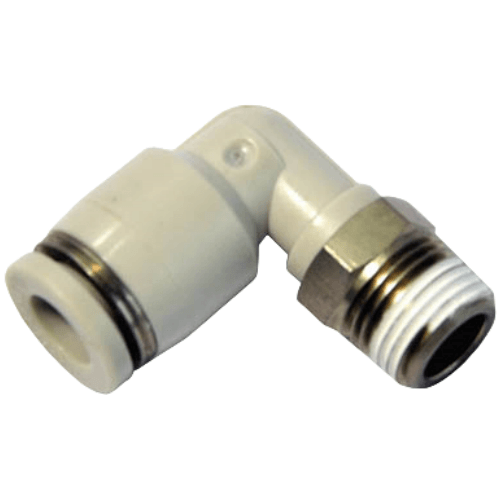

Airtac PL L Connector PL1002D
2. Features multiple model specifications for extensive applicability across pneumatic systems;
3. Superior flow capacity achieves equivalent flow rates matching the inner diameter of pneumatic tubing;
4. Plug-and-connect design enables swift tube installation with secure and durable connections;
5. M5 metric threads with integrated sealing washers ensure leak-free threaded connections.
AirTAC PL Series L-Type Connector PL1002D Technical Details
- Model: PL1002D
- Type: 90° L-shaped pneumatic quick connector
- Material: Lead-free brass (CuZn39Pb0.5) with nickel plating
- Thread specification: G1/8" BSPP female threads (NPT optional)
- Operating pressure: 0.05-1.5 MPa
- Burst pressure: ≥3.0 MPa
- Temperature range: -20℃ to 120℃
- Seal material: NBR (Nitrile) standard (FKM/Viton® optional)
- Flow coefficient (Cv): 0.35
- Weight: 28.5g ±0.5g
- Dimensions: 32mm(L) × 23mm(W) × 23mm(H)
- Surface roughness: Ra ≤1.6μm
- Compatibility: ISO 1179-1 standard
Precision-machined L-shaped pneumatic fitting designed for high-density piping layouts requiring 90° directional changes. Features anti-vibration grooves and dual O-ring sealing (primary PTFE backup seal + secondary NBR dynamic seal) for leak-free operation. Electroless nickel plating provides corrosion resistance in humid environments.
- Robotic arm pneumatic circuit branching
- CNC machine tool air distribution blocks
- Semiconductor manufacturing equipment
- Food processing pneumatic systems (food-grade versions available)
- Compressed air instrumentation panels
Installation guidelines:
Apply thread sealant (Loctite 577 recommended) only on male threads.
Tightening torque: 12-15 N·m. Avoid cross-threading by hand-starting
connections. For vertical downward flow installations, use support brackets.
| Property | Property Value |
|---|---|
| sku | PL1002D |
