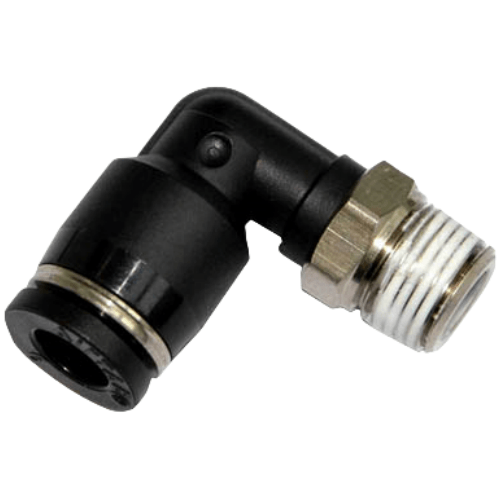

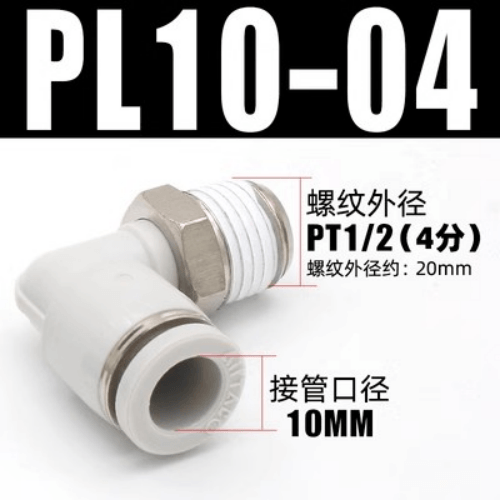

Airtac PL L Connector PL1004
2. Features multiple model specifications for extensive applicability across pneumatic systems;
3. Superior flow capacity achieves equivalent flow rates matching the inner diameter of pneumatic tubing;
4. Plug-and-connect design enables swift tube installation with secure and durable connections;
5. M5 metric threads with integrated sealing washers ensure leak-free threaded connections.
AirTAC PL Series L-Type Connector PL1004 Technical Details
- Model: PL1004 (ISO 8434-1/DIN 2353 standard)
- Type: L-shaped metric thread connector
- Material: Brass (nickel-plated) / Stainless steel optional
- Port size: M5×0.8 thread
- Tube compatibility: Ø4mm (5/32") OD pneumatic tubing
- Working pressure: 0.05–1.5 MPa
- Temperature range: -20℃ to 80℃ (NBR seals)
- Weight: 14.2g ±0.5g
- Dimensions: 24mm(L) × 18mm(W) × 18mm(H)
- Surface roughness: Ra ≤3.2μm
- Leakage rate: ≤3×10⁻⁴ Pa·m³/s (He test)
- Vibration resistance: 10-55Hz, 1.5mm amplitude
Precision-machined L-shaped pneumatic fitting featuring 90° flow redirection capability. The chamfered thread design ensures bubble-tight sealing with anti-vibration locking. Nickel-plated version includes corrosion-resistant coating for humid environments.
- Pneumatic valve manifold interconnections
- Robotic arm tool changer interfaces
- CNC machine lubrication line junctions
- Compressed air distribution in tight spaces
- Medical gas delivery systems
Installation protocol:
Apply 2-3 drops of pneumatic sealant (viscosity 350-500 mPa·s) on threads before assembly.
Tighten to 1.2-1.5 N·m torque using crowfoot wrench. Avoid overtightening which may deform ferrule.
| Property | Property Value |
|---|---|
| sku | PL1004 |
