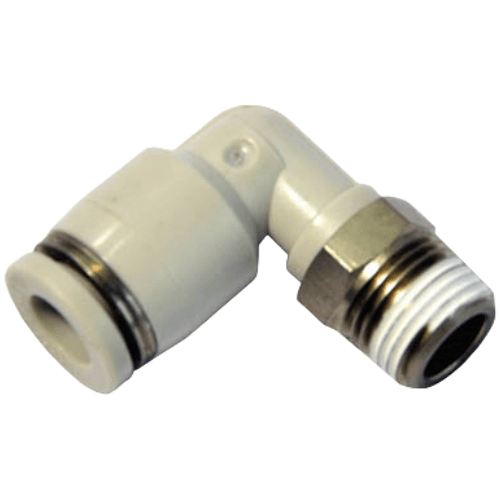

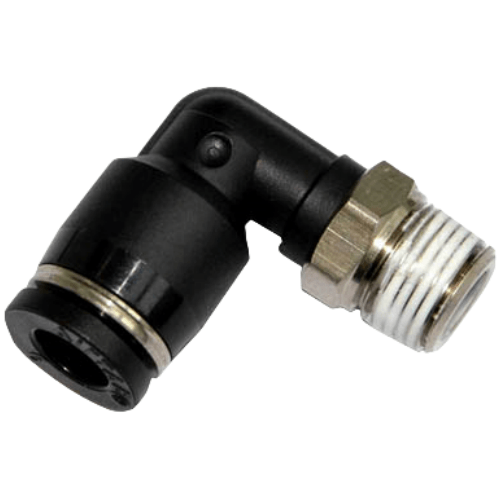

Airtac PL L Connector PL1004-S
2. Features multiple model specifications for extensive applicability across pneumatic systems;
3. Superior flow capacity achieves equivalent flow rates matching the inner diameter of pneumatic tubing;
4. Plug-and-connect design enables swift tube installation with secure and durable connections;
5. M5 metric threads with integrated sealing washers ensure leak-free threaded connections.
AirTAC PL Series L-Type Connector PL1004-S Technical Details
- Model: PL1004-S (L-Type Reusable Fitting)
- Body Material: SUS303 Stainless Steel
- Thread Specification: M5×0.8 Female Thread
- Applicable Tube OD: Ø4mm (5/32")
- Temperature Range: -20℃ to 150℃
- Max Working Pressure: 1.5 MPa (217 psi)
- Seal Material: NBR + POM Composite
- Surface Treatment: Mirror Polishing (Ra≤0.4μm)
- Compliance: RoHS 2.0 & REACH SVHC
- Weight: 8.2g ±0.3g
- Dimensions: 18mm(L) × 12mm(W) × 14.5mm(H)
- Thread Engagement Depth: 6mm (Min. 4.5mm required)
Precision L-shaped pneumatic connector featuring zero-leak design with dual-stage sealing (radial + axial compression). The 60° swivel capability allows flexible tube routing in confined spaces. Electrostatic-resistant POM insert prevents particle generation in cleanroom environments.
- High-cycle automation tooling fixtures
- Semiconductor wafer handling robots
- Multi-axis pneumatic gripper manifolds
- Clean energy battery assembly lines
- Medical gas delivery systems
Installation protocol:
Apply 0.6-0.8 N·m torque during assembly. Perform pressure decay test at 0.7 MPa after installation.
For vibration-prone environments, use thread locker (Loctite 243 recommended).
