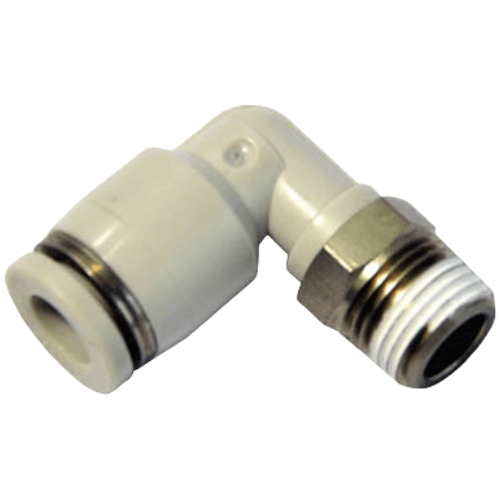

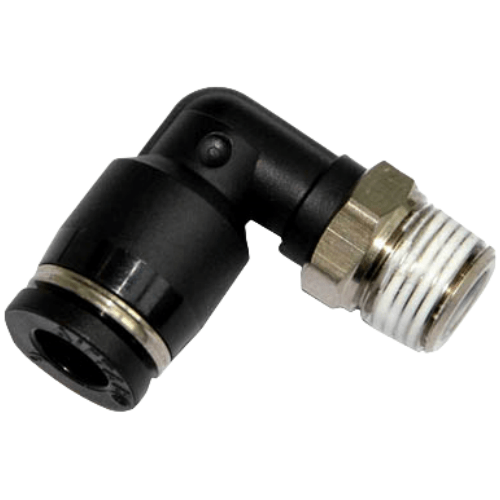

Airtac PL L Connector PL1004D
2. Features multiple model specifications for extensive applicability across pneumatic systems;
3. Superior flow capacity achieves equivalent flow rates matching the inner diameter of pneumatic tubing;
4. Plug-and-connect design enables swift tube installation with secure and durable connections;
5. M5 metric threads with integrated sealing washers ensure leak-free threaded connections.
AirTAC PL Series L-Type Fitting PL1004D Technical Details
- Model Code: PL1004D
- Type: 90° L-shaped threaded connector
- Thread Standard: Metric M5×0.8 (male-threaded ends)
- Material: Brass (CuZn39Pb3) with nickel-plated surface
- Seal Type: Integrated NBR O-ring (oil-resistant)
- Pressure Range: 0.05-1.0 MPa operating / 1.5 MPa proof pressure
- Temperature Range: -20℃ to +80℃ (continuous use)
- Tube Compatibility: 4mm OD polyurethane/nylon tubing
- Surface Hardness: HV 200±20 (plating layer)
- Weight: 12.5±0.8g
- Dimensions: 20mm(L) × 15mm(W) × 15mm(H)
- Vibration Resistance: ≤10Hz frequency, 1.5mm amplitude
Precision-engineered L-shaped pneumatic fitting with dual sealing zones, featuring a reinforced thread root design that prevents stripping during repeated installations. The electroless nickel plating provides corrosion resistance in humid environments while maintaining smooth airflow paths. Rated for 500,000+ actuation cycles.
- Pneumatic valve manifold interconnections
- Compact robotic end-effector tooling
- Medical device gas line routing systems
- CNC machine tool coolant control circuits
- Food processing equipment air lines (non-contact areas)
Installation protocol:
Apply 0.3-0.5Nm torque using crowfoot wrench. Always deburr tubing ends
and lubricate O-rings with silicone grease (Parker Super O-Lube recommended).
Avoid angular misalignment exceeding 3° during assembly.
| Property | Property Value |
|---|---|
| sku | PL1004D |
