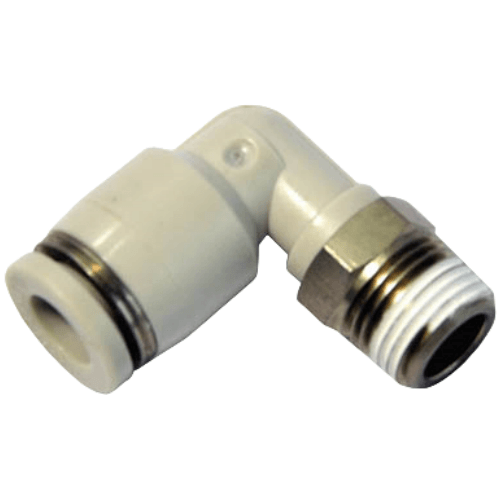

Airtac PL L Connector PL1201-S
2. Features multiple model specifications for extensive applicability across pneumatic systems;
3. Superior flow capacity achieves equivalent flow rates matching the inner diameter of pneumatic tubing;
4. Plug-and-connect design enables swift tube installation with secure and durable connections;
5. M5 metric threads with integrated sealing washers ensure leak-free threaded connections.
AirTAC PL Series L-Type Fitting PL1201-S Technical Details
- Model: PL1201-S (L-Type Straight Thread Elbow)
- Thread type: Male thread (external) × Female thread (internal)
- Port size: 1/8" NPT standard (BSPP/BSPT optional)
- Material: CNC-machined C3604 brass with nickel plating
- Seal type: EPDM O-ring (NBR/Viton available on request)
- Pressure rating: 0.05-1.0 MPa (operating), 1.5 MPa burst pressure
- Temperature range: -20℃ to 150℃ (with EPDM seals)
- Torque resistance: ≤25 N·m installation torque
- Flow coefficient: Cv≈0.85
- Weight: 18.5±0.3g
- Dimensions: 21.5mm(Length) × 16mm(Width) × 24.5mm(Height)
- Surface roughness: Ra≤3.2μm on sealing surfaces
- Compliance: RoHS 2011/65/EU compliant
Precision-machined L-shaped pneumatic connector featuring 90° flow direction change with minimal pressure drop. The nickel-plated brass construction provides corrosion resistance in humid environments, while the recessed sealing groove design prevents O-ring extrusion during high-pressure cycling.
- Compact pneumatic manifolds in robotics joints
- Space-constrained vacuum pickup systems
- Modular assembly of pneumatic test benches
- Coolant line connections in CNC machines
- Medical gas panel plumbing systems
Installation protocol:
Apply thread sealant only on male threads (not on first two threads).
Tighten 1.25-1.75 turns past finger-tight position. Maximum 3 reuses
recommended due to metal deformation characteristics.
| Property | Property Value |
|---|---|
| sku | PL1201-S |
