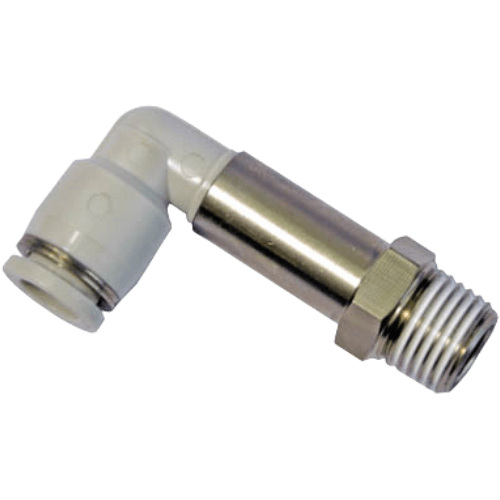

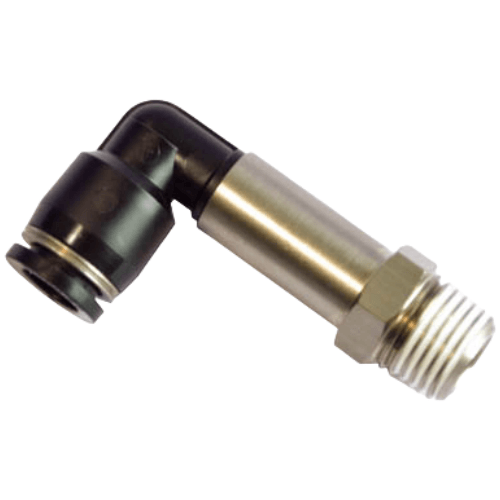

Airtac PLL L-Type Extended Thread Connector PLL1204-S
2、Superior flow characteristics enabling equivalent flow capacity through compressed air lines of matching diameters;
3、Features push-to-connect convenience with secure and durable tubing connections;
4、Integrated sealing design with M5 metric threads and embedded sealing washers, ensuring leak-proof threaded connections;
5、Nickel-plated finish provides corrosion resistance and contamination prevention for enhanced durability in wider application environments.
AirTAC PLL L-Series Extended Threaded Elbow Fitting PLL1204-S Technical Details
- Model: PLL1204-S (L-shaped extended thread)
- Material: Brass with nickel plating (stainless steel optional)
- Port size: G1/8 (BSPP) female threads
- Extended thread length: 12mm (male end)
- Thread type: Metric parallel (M5×0.8 at extended end)
- Max working pressure: 1.5 MPa
- Proof pressure: 3.0 MPa
- Burst pressure: 6.0 MPa
- Temperature range: -5℃ to 80℃
- Seal material: NBR (nitrile) rubber
- Surface roughness: Ra ≤3.2μm
- Weight: 48g ±2g
- Dimensions:
- Total length (L-axis): 34mm
- Vertical height (H-axis): 24mm
- Hex size: 12mm across flats
- Flow path diameter: φ4mm
- Compliance: RoHS 2.0, REACH
Precision-engineered 90° flow diversion fitting with extended male threads for enhanced reach in confined installations. Features dual-sealing structure with anti-vibration grooves and oxidation-resistant surface treatment. Compatible with pneumatic and low-viscosity fluid systems.
- Modular pneumatic circuit connections
- Robotic arm end-effector plumbing
- CNC machine tool coolant line junctions
- Vacuum system manifold extensions
- Medical gas delivery systems
Installation protocol:
Apply 2-3 wraps of PTFE tape on male threads (max 7Nm torque).
Align flow direction arrow with system requirements.
Not recommended for continuous rotational motion joints - use swivel fittings instead.
- Compressed air (40μm filtered)
- Inert gases (N₂, CO₂)
- Hydraulic oils (ISO VG32-68)
- Non-compatible with esters/acids
| Property | Property Value |
|---|---|
| sku | PLL1204-S |
