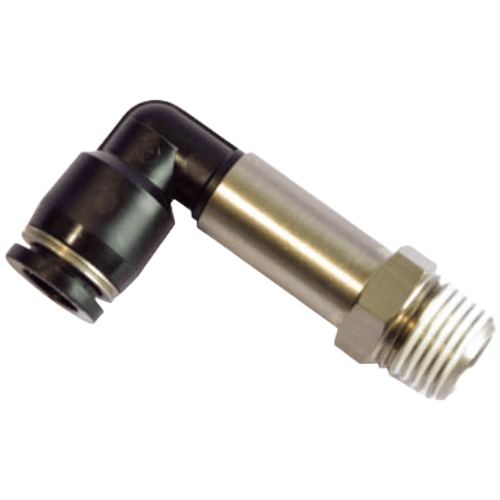

Airtac PLL L-Type Extended Thread Connector PLL1204D-S
2、Superior flow characteristics enabling equivalent flow capacity through compressed air lines of matching diameters;
3、Features push-to-connect convenience with secure and durable tubing connections;
4、Integrated sealing design with M5 metric threads and embedded sealing washers, ensuring leak-proof threaded connections;
5、Nickel-plated finish provides corrosion resistance and contamination prevention for enhanced durability in wider application environments.
AirTAC PLL L-Type Extended Thread Connector PLL1204D-S Technical Details
- Model: PLL1204D-S
- Type: L-shaped extended male thread connector
- Thread specification: M5×0.8 male thread (external)
- Material: Brass with nickel plating (base metal C3604)
- Seal material: NBR (Nitrile rubber) O-ring
- Temperature range: -20℃ to 80℃
- Pressure range: 0-1.0 MPa
- Torque limit: 1.5 N·m max during installation
- Weight: ~25g (including packaging)
- Dimensions: 40mm(L) × 22mm(W) × 22mm(H)
- Extended thread length: 14mm (effective engagement length)
- Surface roughness: Ra ≤3.2μm (thread contact surfaces)
Precision-machined L-shaped pneumatic connector featuring extended threading for secure attachment in deep or recessed mounting locations. The 90° angled design enables compact plumbing configurations while maintaining full 5mm internal flow diameter. Electroplated finish provides corrosion resistance in humid environments.
- Modular pneumatic circuit assembly
- Robotic end-effector air supply connections
- CNC machine tool pneumatic manifolds
- Compressed air distribution in tight spaces
- Vacuum system component interfacing
Installation protocol:
Apply 1.5-2 wraps of PTFE tape on male threads before assembly.
Use two wrenches during installation - one to counter-hold the base fitting
and another to tighten (max 1/2 turn past finger-tight). Avoid thread sealants
containing silicone to prevent O-ring degradation.
- ISO G1/8 female ports
- JIS PF1/8 systems (with adapter)
- All major pneumatic brands' 5mm tubing systems
| Property | Property Value |
|---|---|
| sku | PLL1204D-S |
