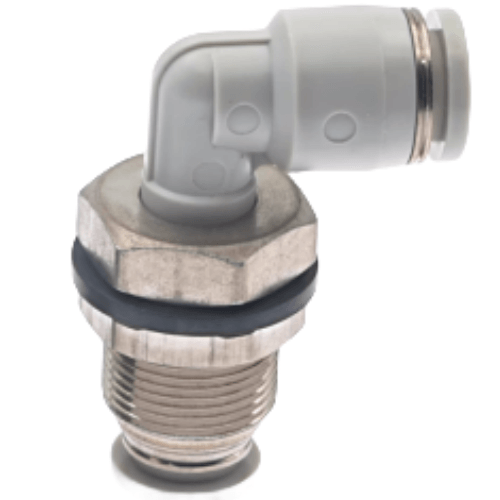

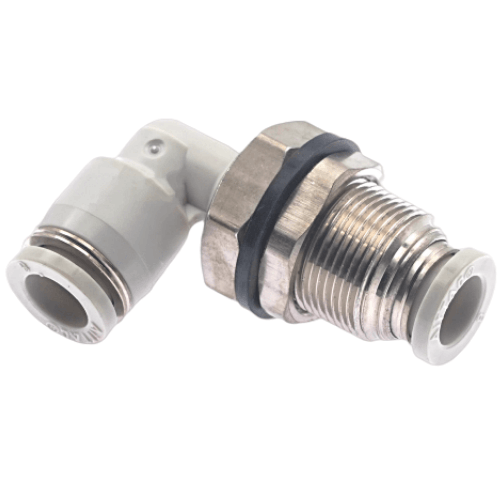

Airtac PLM Right Angle Bulkhead Fitting PLM10D
1. Available in multiple specifications and models, extensively compatible with diverse pneumatic systems;
2. Superior flow performance ensures equivalent flow capacity to standard pneumatic tubing;
3. Quick and easy tube insertion/removal design with secure and durable tube connections;
4. Threaded portion features pre-applied sealant, M5 metric threads with integrated sealing washers guarantee leak-proof threaded connections;
5. Nickel-plated body provides corrosion and contamination resistance for expanded application scope.
Category: Bulkhead Straight Fittings | Brand: Airtac | Series: PLM
AirTAC PLM10D Right-Angle Bulkhead Fitting Specifications
- Model: PLM10D Series
- Type: 90° pneumatic bulkhead fitting (male thread × female thread)
- Body material: Brass with nickel plating (RoHS compliant)
- Thread specification: PT1/8 (BSPP) male × PT1/8 (BSPP) female
- Max working pressure: 1.5 MPa (217 psi)
- Pressure test: 2.25 MPa hydraulic sustained for 3 mins
- Temperature range: -5℃ to 80℃ (operating), -20℃ to 100℃ (storage)
- Seal material: NBR (Nitrile) O-rings
- Surface roughness: Ra ≤1.6μm at sealing surfaces
- Weight: 18.5g ±0.5g
- Dimensions: 28mm (L) × 19mm (W) × 19mm (H) body size
- Panel cutout: Requires 12mm diameter mounting hole
- Torque limit: 2.5 N·m max during installation
- Vibration resistance: 10-55Hz, 1.5mm amplitude
High-density brass bulkhead connector designed for panel-mounted pneumatic line transitions. Features dual O-ring seals (front & back) for bidirectional pressure containment. Anti-rotation hex design prevents twisting during tubing assembly. Corrosion-resistant nickel plating exceeds 48hr salt spray test per ASTM B117.
- Modular pneumatic control cabinets
- Robotic arm junction panels
- CNC machine tool manifold blocks
- Medical gas distribution systems
- Food processing equipment with washdown requirements
Installation protocol:
Apply PTFE tape only on male threads (not on sealing surfaces).
Hand-tighten plus 1/4 turn with wrench. For vibration-prone environments,
use thread-locking adhesive on panel nut.
| Property | Property Value |
|---|---|
| sku | PLM10D |
| Port Size | <10mm> |
| Color Code | Black |
