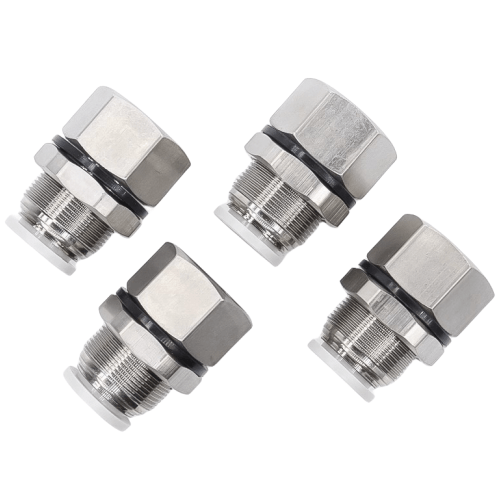

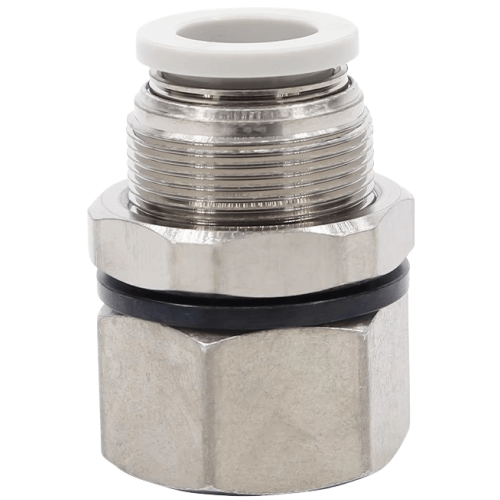

Airtac PMF Female Thread Bulkhead Straight Through Fitting PMF1002D
AirTAC PMF1002D Female Thread Bulkhead Straight Fitting Detailed Specifications
- Model: PMF1002D
- Type: Female threaded bulkhead union (straight through)
- Thread standard: G1/8 (BSPP)
- Material: Brass with nickel plating
- Seal material: NBR (Nitrile) standard (FKM/Viton optional)
- Pressure rating: 0-1.0 MPa (145 psi)
- Temperature range: -20℃ to 80℃ (-4°F to 176°F)
- Weight: 52g ±2g
- Dimensions: 32mm(L) × 18.5mm(W) × 21.5mm(H)
- Panel thickness compatibility: 1-5mm
- Installation torque: 20-25 Nm (with sealant tape)
- Flow coefficient (Cv): 0.45
- Compatibility: Air, water, inert gases
- Certifications: RoHS compliant
High-density forged brass bulkhead fitting featuring double O-ring seals and corrosion-resistant nickel plating. The 360° rotatable collar enables tool-free panel mounting while maintaining seal integrity. Designed for permanent leak-free connections in high-vibration environments.
- Pneumatic control panel manifold interfaces
- Coolant line pass-throughs in CNC machinery
- Hydraulic sensor mounting in agricultural equipment
- Compressed air distribution in automotive lifts
- Vacuum system connections in packaging machines
Installation protocol:
Apply 2-3 wraps of PTFE tape on male threads (clockwise wrap direction).
Hand-tighten until O-rings contact panel surface, then apply final 1/4 turn
with wrench. Avoid overtightening to prevent thread deformation.
| Property | Property Value |
|---|---|
| sku | PMF1002D |
