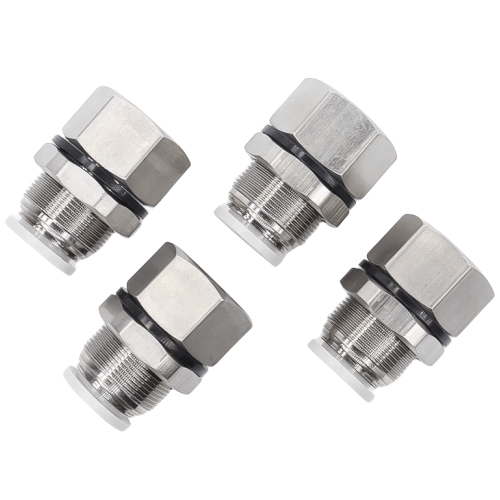

Airtac PMF Female Thread Bulkhead Straight Through Fitting PMF601
AirTAC PMF601 Internal Thread Bulkhead Straight Through Fitting Technical Details
- Model Code: PMF601
- Type: Metric thread bulkhead union
- Thread Standard: M5×0.8 internal threads (both ends)
- Material: Brass with nickel plating (stainless steel variant PMF601-SS available)
- Pressure Rating: 0.5-1.6 MPa (72-232 psi)
- Burst Pressure: ≥4.8 MPa (696 psi)
- Temperature Range: -20℃ to 80℃ (-4°F to 176°F)
- Seal Type: Integrated O-ring (NBR standard, FKM optional)
- Panel Thickness Compatibility: 1-6mm
- Surface Roughness: Ra ≤3.2μm (sealing surfaces)
- Weight: 14.8±0.5g
- Dimensions: 29.5mm(L) × 12mm(Ø head) × 8.5mm(Ø thread)
- Torque Specification: 1.2-1.5N·m installation torque
- Certification: RoHS compliant, REACH SVHC-free
Precision-engineered bulkhead fitting featuring dual internal threads for secure panel mounting in confined spaces. The stepped collar design ensures vibration resistance and prevents over-tightening, with color-coded blue nylon sealing washers for visual leak inspection. Compatible with pneumatic and low-viscosity fluid systems.
- Modular pneumatic control panels requiring through-panel connections
- Robotic arm cable carrier feed-through systems
- Medical equipment enclosure pressure line interfaces
- CNC machine tool lubrication line distribution blocks
- Food processing machinery washdown-rated enclosures (SS version)
Installation protocol:
Apply thread sealant only to male components, not directly on fitting.
Use backup wrench on hex flats during assembly. Perform pressure test
at 1.25×max operating pressure after installation.
- Cv value: 0.12
- Effective flow area: 1.8mm²
- Pressure drop: ≤0.02MPa at 500NL/min airflow
| Property | Property Value |
|---|---|
| sku | PMF601 |
