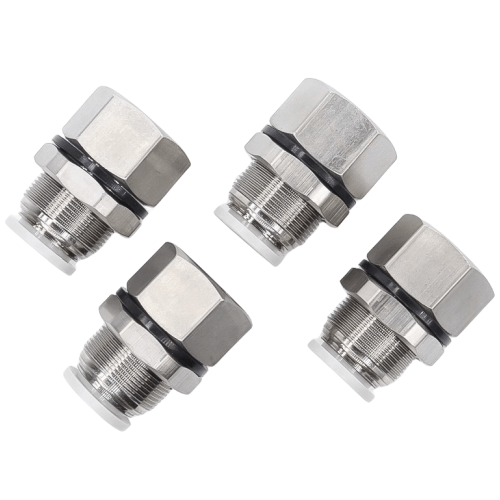

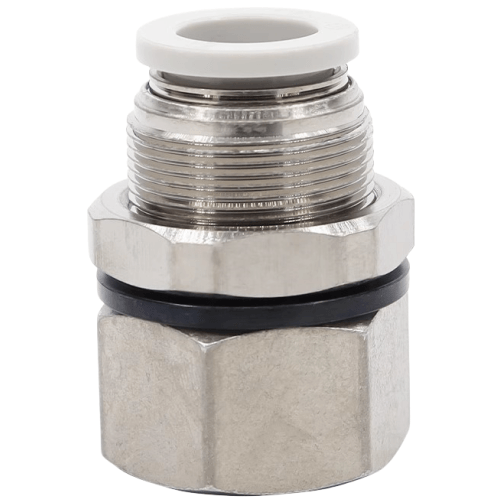

Airtac PMF Female Thread Bulkhead Straight Through Fitting PMF602D
AirTAC PMF602D Female Threaded Bulkhead Straight Fitting Specifications
- Model: PMF602D
- Type: Female Threaded Bulkhead Straight Fitting (Dual-Sided)
- Thread Standard: G1/4" BSPP (Parallel Internal Thread Both Ends)
- Material: Brass with Nickel Plating (Corrosion-Resistant)
- Seal Material: NBR (Nitrile) Rubber
- Max Working Pressure: 1.5 MPa (217 PSI)
- Temperature Range: -20℃ to 80℃ (-4°F to 176°F)
- Proof Pressure: 3.0 MPa
- Burst Pressure: 6.0 MPa
- Hex Size: 17mm Wrench Flat
- Panel Thickness Compatibility: 1-10mm
- Weight: 48g ±2g
- Dimensions: 30mm (Total Length) × 14mm (Hex Width) × 16mm (Outer Diameter)
- Surface Roughness: Ra ≤3.2μm (Fluid Contact Areas)
- Protection Rating: IP40 (Dust Protected)
A through-panel hydraulic/pneumatic connector designed for secure cross-panel piping in confined spaces. Features dual sealing rings (pre-installed) and anti-vibration hex design. The nickel-plated brass construction resists oxidation and chemical corrosion from standard industrial fluids including air, water, and light oils.
- Control cabinet pneumatic pass-through systems
- Hydraulic power unit panel mounting
- CNC machine tool lubrication line interfaces
- Mobile equipment compressed air distribution
- Laboratory instrument gas supply connections
Installation protocol:
(1) Drill Φ15.5±0.2mm mounting hole (2) Insert fitting with dual O-rings facing fluid side
(3) Tighten with torque ≤25N·m using backup wrench (4) Pressure test at 1.25× working pressure
before operation. Compatible with PTFE tape or liquid thread sealant (Do NOT over-apply).
| Property | Property Value |
|---|---|
| sku | PMF602D |
