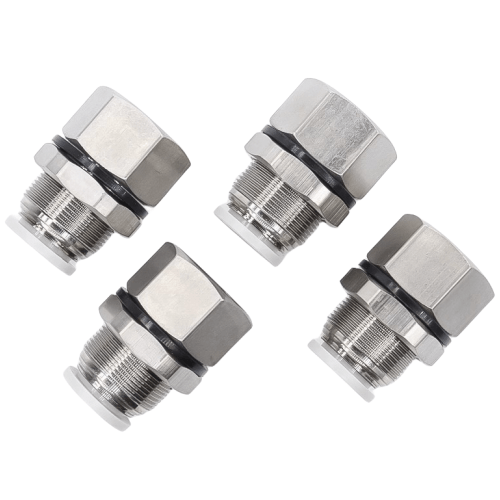

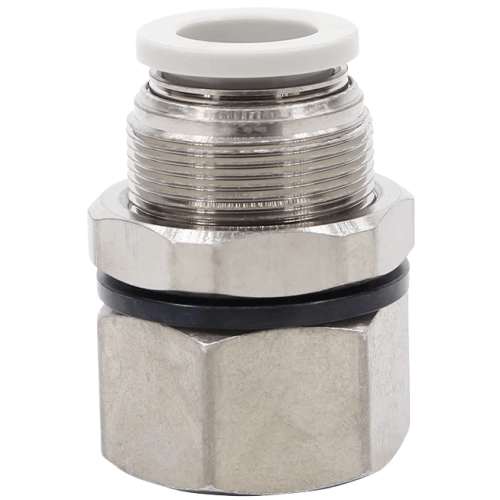

Airtac PMF Female Thread Bulkhead Straight Through Fitting PMF603D
AirTAC PMF603D Female Threaded Bulkhead Straight Fitting Specifications
- Model: PMF603D
- Type: Through-panel straight connector (dual female threads)
- Material: Nickel-plated brass (stainless steel optional)
- Thread standard: PT1/8 (NPT1/8 available on request)
- Through-hole diameter: Φ12.5mm (mounting panel)
- Pressure rating: 0.5-10 MPa
- Temperature range: -20℃ to 80℃ (NBR seals)
- Seal material: NBR (Viton® optional)
- Installation torque: 1.2-1.5 N·m
- Weight: 25g ±2g
- Dimensions: 18mm(Ø) × 25mm(L) × 18mm(panel nut width)
- Surface treatment: Electroless nickel plating (3-5μm)
- Compliance: RoHS 2011/65/EU
Heavy-duty bulkhead fitting designed for secure pneumatic line passthrough in panel-mounted applications. Features anti-vibration flange design with integrated O-ring (AS568-008 standard) for leak-free sealing. The stepped hex collar prevents overtightening and ensures 360° rotational stability after installation.
- Control cabinet pneumatic interface panels
- Robotic arm umbilical connections
- CNC machine tool air supply distribution
- Semiconductor equipment wafer handling systems
- Hydraulic test bench pressure port interfaces
Installation protocol:
Use two wrenches simultaneously - stabilize back nut with 13mm wrench while tightening front connector with 17mm wrench. Apply PTFE tape 2.5 turns clockwise on male threads before panel mounting. Maximum panel thickness: 8mm.
Critical note:
Avoid using pipe sealants containing silicone or ammonia. Post-installation pressure test required - maintain 1.5× working pressure for 5 minutes with SMC soap solution leak check.
| Property | Property Value |
|---|---|
| sku | PMF603D |
