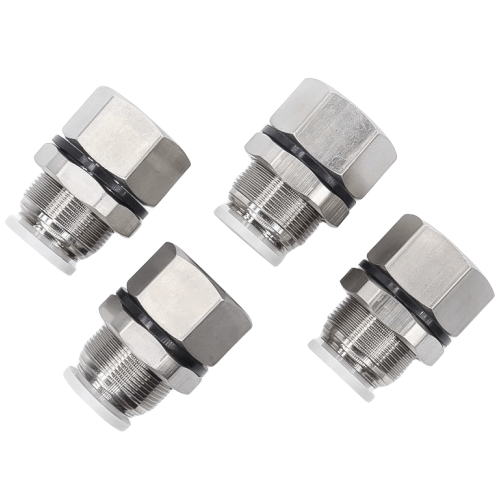

Airtac PMF Female Thread Bulkhead Straight Through Fitting PMF802
AirTAC PMF802 Female Thread Bulkhead Straight Fitting Technical Details
- Model: PMF802
- Type: Through-panel straight connector (female thread both ends)
- Thread standard: Metric (M5×0.8) / Optional NPT/PT
- Effective cross-section: 6.5 mm²
- Max working pressure: 1.5 MPa (217 psi)
- Burst pressure: ≥4.5 MPa
- Temperature range: -20℃ to 80℃ (-4°F to 176°F)
- Material: Nickel-plated brass (standard) / SS304 optional
- Seal material: HNBR (hydrogenated nitrile) with PTFE backup ring
- Surface treatment: Electroless nickel plating (5-8μm thickness)
- Panel thickness compatibility: 1-10 mm
- Weight: 23g ±0.5g (brass version)
- Dimensions: 21mm(Ø) × 32mm(L) body length (excluding threads)
- Thread engagement: 8mm minimum recommended
- Certification: RoHS compliant, ISO 14743 fluid power standards
Precision-engineered bulkhead connector featuring dual O-ring seals and anti-vibration thread design. The stepped shoulder design ensures secure panel mounting without deformation, while the 360° rotatable body allows flexible orientation adjustment post-installation. Compatible with air, water, and light hydraulic fluids (≤ISO VG32).
- Pneumatic control cabinet panel penetrations
- Coolant line connections in CNC machining centers
- Vacuum system interfaces for semiconductor equipment
- Modular hydraulic power units
- Food processing machinery (SS304 version)
- Mobile hydraulic test bench setups
Installation protocol:
Apply 2-3 N·m torque using flank-contact wrench. Always install backup washer when panel thickness <3mm.
Perform pressure test at 1.25× working pressure after assembly.
| Property | Property Value |
|---|---|
| sku | PMF802 |
