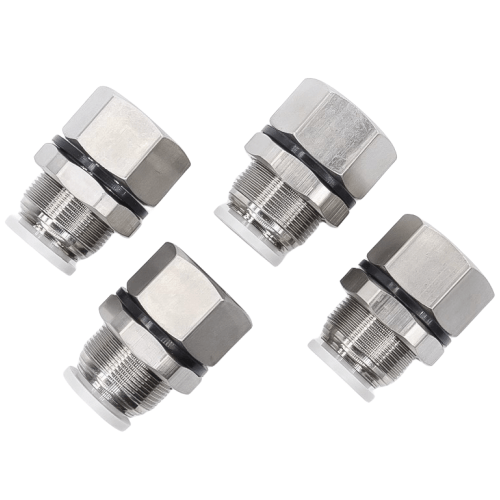

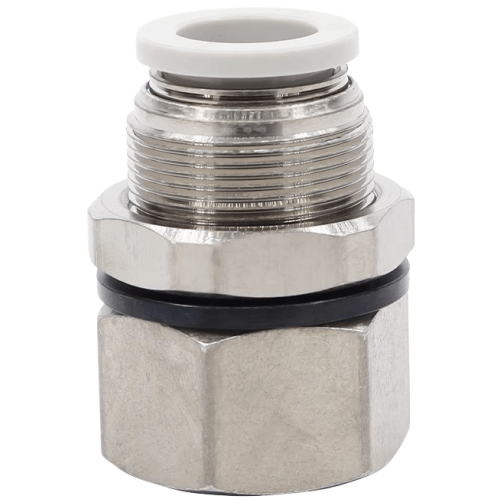

Airtac PMF Female Thread Bulkhead Straight Through Fitting PMF802D
AirTAC PMF802D Female Thread Bulkhead Fitting Specifications
- Model: PMF802D
- Thread Type: Female BSPP (Parallel) / NPT optional
- Port Size: PT1/8 (1/8" NPT equivalent)
- Material: Lead-free brass (CuZn39Pb3) with nickel plating
- Max Working Pressure: 1.5 MPa (217 psi)
- Temperature Range: -5℃ to 80℃ (23℉ to 176℉)
- Seal Material: NBR (Nitrile) O-ring
- Installation Hole Diameter: 8.2±0.1mm
- Panel Thickness Range: 1-5mm
- Surface Roughness: Ra ≤3.2μm
- Weight: 24g ±0.5g
- Dimensions: 25mm(L) × 12mm(Dia.) × 18mm(Flange Width)
- Certification: RoHS compliant
- Pressure Test: 2.25 MPa (326 psi) burst pressure tested
Precision-engineered bulkhead fitting with dual-seal structure for leak-proof transitions through panels. Features anti-vibration grooves and 360° rotatable body for flexible orientation adjustment. Electroless nickel plating provides corrosion resistance in humid environments.
- Pneumatic control cabinet panel penetrations
- Medical equipment gas line distribution
- Industrial robot cable management systems
- CNC machine tool coolant line routing
- Laboratory instrument air supply interfaces
Installation protocol:
Use 8mm installation hole with deburred edges. Apply 1.5-2.0 N·m torque during assembly.
For vertical panel mounting, orient O-ring groove downward to prevent debris accumulation.
Always perform pressure test at 1.1× system pressure after installation.
| Property | Property Value |
|---|---|
| sku | PMF802D |
