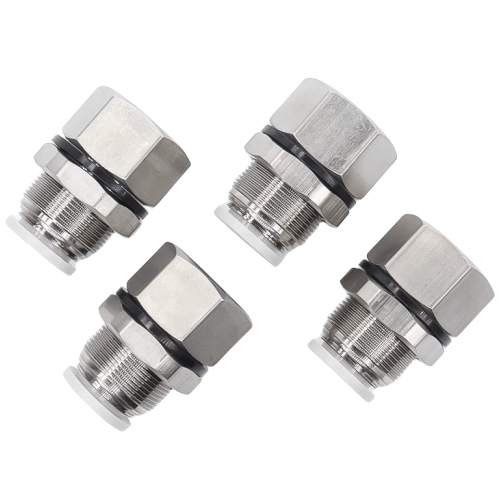

Airtac PMF Female Thread Bulkhead Straight Through Fitting PMF804D
AirTAC PMF804D Female Thread Bulkhead Straight Fitting Specifications
- Model: PMF804D
- Type: Female threaded bulkhead connector (through-panel)
- Thread standard: Metric (M5×0.8 internal thread)
- Material: Stainless steel 303 (body), NBR rubber (seal)
- Pressure rating: 1.5 MPa max working pressure
- Temperature range: -20℃ to 80℃ (continuous use)
- Port configuration: Two M5×0.8 ports at 180°
- Panel thickness range: 1-6 mm (optimal 2-4 mm)
- Seal type: Double O-ring axial sealing
- Surface treatment: Passivation treatment (anti-corrosion)
- Weight: 12.5g ±0.3g
- Dimensions: 18mm(Ø) × 24mm(L) (excluding threads)
- Installation torque: 0.8-1.2 N·m (recommended)
- Certification: RoHS compliant
Through-panel pneumatic connector featuring corrosion-resistant stainless steel construction and dual O-ring sealing. The counter-sunk hex design enables flush panel mounting with tool access from one side. Precision-machined threads ensure leak-free connections in high-vibration environments.
- Modular pneumatic control panels
- CNC machine tool junction interfaces
- Industrial robot arm cable pass-throughs
- Cleanroom equipment air distribution
- Mobile hydraulic system bulkhead connections
Installation protocol:
Apply thread sealant only on panel-side threads. Torque sequentially -
first tighten panel nut to 0.6 N·m, then connect tubing. Avoid overtightening
which may deform O-ring grooves. Compatible with ISO 16030 standard adapters.
| Property | Property Value |
|---|---|
| sku | PMF804D |
