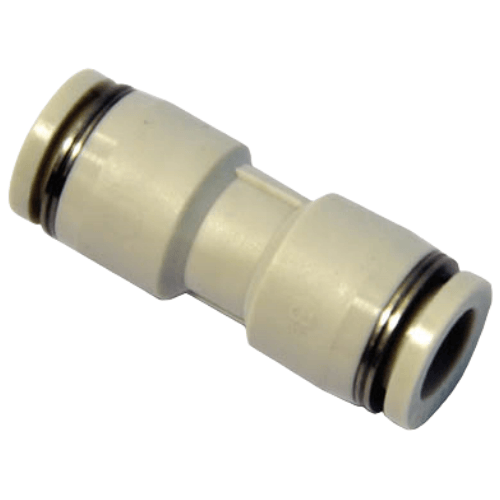

Airtac PU Straight Fitting PU4
2. Available in multiple models and specifications to meet diverse requirements in pneumatic systems;
3. Superior flow capacity equivalent to the inner diameter of connected tubing;
4. Features quick-connect/disconnect design with secure, reliable, and durable tubing connections.
AirTAC PU4 Straight Through Connector Technical Details
- Model: PU4 Series (PU4-01, PU4-02, PU4-04 variants)
- Type: Polyurethane (PU) straight pneumatic fitting
- Material: Lead-free brass CW617N + PU coating
- Thread Standard: PT1/8 (BSPP) female threads both ends
- Max Working Pressure: 1.0 MPa (145 psi)
- Temperature Range: -20℃ to 60℃ (continuous use)
- Seal Type: Integral O-ring (NBR material)
- Flow Rate: 350 NL/min at 0.5 MPa
- Surface Treatment: Electroplated nickel (3-5μm) + yellow chromate
- Vibration Resistance: 10-55Hz, 1.5mm amplitude
- Weight: 18g ±0.5g (without packaging)
- Dimensions: 32mm(L) × 16mm(W) × 16mm(H)
- Certifications: RoHS compliant, ISO 8434-1 standard
High-flow straight connector with corrosion-resistant PU coating, designed for leak-free connections in compact pneumatic systems. Features 360° rotatable ports for flexible tube routing and maintenance. Compatible with PU/PU, PU/PA, and PU/PE tubing combinations.
- Modular pneumatic circuit assembly in automation equipment
- Tool changer interfaces on CNC machines
- Vacuum line connections in packaging systems
- Medical device pneumatic control units
- Food processing machinery (oil/fat-resistant version available)
Installation Guide:
Hand-tighten until snug (1.5-2Nm torque), then apply 1/4 turn with wrench.
Use thread sealant only on male threads. Max rotational speed during
tube insertion: 50 RPM. Compatible with Ø4mm to Ø12mm tubing.
- Compressed air (dew point -20℃ or lower)
- Inert gases (N₂, CO₂)
- Light hydraulic oils (ISO VG32 or lower)
- Not compatible with ester-based fluids or strong acids
| Property | Property Value |
|---|---|
| sku | PU4 |
