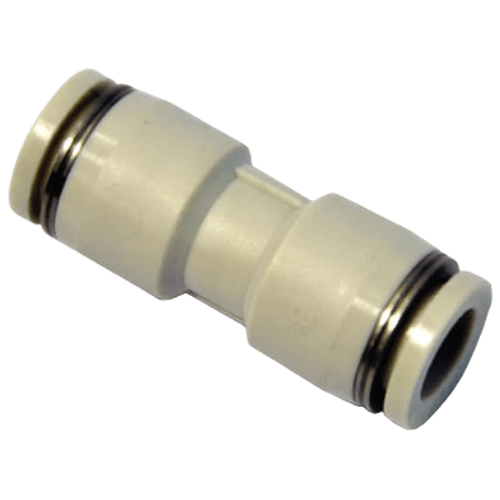

Airtac PU Straight Fitting PU4D
2. Available in multiple models and specifications to meet diverse requirements in pneumatic systems;
3. Superior flow capacity equivalent to the inner diameter of connected tubing;
4. Features quick-connect/disconnect design with secure, reliable, and durable tubing connections.
AirTAC PU4D Polyurethane Straight Through Connector Specifications
- Model: PU4D Series
- Type: Push-in Fitting for Polyurethane Tubing
- Thread Standard: Metric (M5×0.8) / NPT Optional
- Port Sizes: 4mm, 6mm, 8mm, 10mm, 12mm
- Material: Nickel-plated Brass Body
- Seal Material: NBR (Nitrile) O-ring
- Operating Pressure: 0.05-1.0 MPa
- Temperature Range: -20℃ to 60℃ (continuous use)
- Peak Temperature Resistance: 80℃ (intermittent)
- Weight: 8g (4mm) / 15g (8mm) / 22g (12mm) ±0.5g
- Dimensions (L×W×H):
- 4mm: 18×12×12mm
- 8mm: 24×16×16mm
- 12mm: 30×20×20mm
- Pull-out Force: ≥35N (4mm) / ≥80N (12mm)
- Vibration Resistance: 10-2000Hz, 10g acceleration
- Certification: RoHS compliant
Multi-size pneumatic connector with patented collet design ensuring zero-leak performance under dynamic pressure fluctuations. Features 360° rotatable fitting body for flexible piping arrangements. Compatible with OD tolerance ±0.1mm PU tubes, optimized for high-cycle industrial environments.
- Robotic arm pneumatic tool changers
- CNC machine tool coolant control systems
- Semiconductor wafer handling vacuum lines
- Food processing pneumatic actuators
- Automotive assembly line clamping devices
Installation Protocol:
Cut tubing square (max 0.5° angle deviation), insert until tactile click.
For 8mm+ sizes, apply silicone-free lubricant to tube end.
Max tightening torque: 1.2N·m (M5 thread).
| Property | Property Value |
|---|---|
| sku | PU4D |
