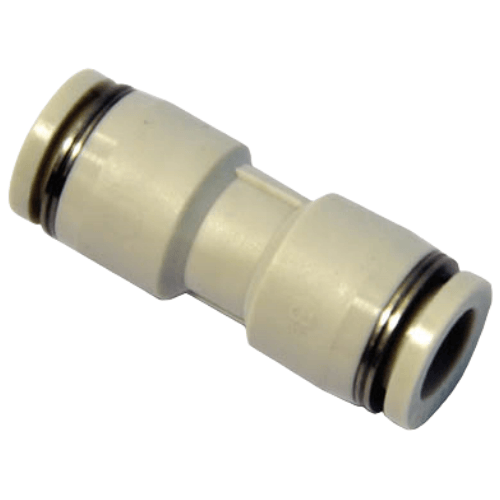

Airtac PU Straight Fitting PU6D
2. Available in multiple models and specifications to meet diverse requirements in pneumatic systems;
3. Superior flow capacity equivalent to the inner diameter of connected tubing;
4. Features quick-connect/disconnect design with secure, reliable, and durable tubing connections.
AirTAC PU6D Straight Through Connector Technical Details
- Model: PU6D (PU Series Straight Fitting)
- Type: Push-to-connect straight union
- Thread standard: PT1/8 (BSPP) female threads both ends
- Material: Polyurethane (PU) body with PBT reinforcement
- Seal material: HNBR (Hydrogenated Nitrile) O-ring
- Operating pressure: 0.05-1.0 MPa
- Burst pressure: ≥3.0 MPa
- Temperature range: -20℃ to 60℃ (continuous use)
- Tube compatibility: Ø6mm OD polyurethane/nylon tubing
- Fluid compatibility: Air, inert gases, water (non-corrosive media)
- Vibration resistance: ≤5Hz @ 2mm amplitude
- Weight: 12.5g ±0.3g
- Dimensions: 24mm(L) × 16mm(W) × 16mm(H)
- Surface finish: Ra 3.2μm (internal flow path polished)
- Certification: RoHS compliant
High-flow pneumatic connector with tool-free installation, featuring a 30° push collar release mechanism for secure tube retention. The chamfered entry design prevents tube scoring during insertion. Anti-rotation hex profile allows wrench tightening up to 1.2N·m torque.
- Pneumatic cylinder supply line connections
- Air compressor distribution networks
- Packaging machine tooling interfaces
- Medical device gas delivery systems
- Semiconductor factory automation
- Laboratory pneumatic control circuits
Installation protocol:
Cut tube ends square (max 0.5° angular tolerance), deburr thoroughly.
Insert until tactile click (min. insertion depth 15mm). For high-vibration
environments, apply thread sealant on male ports. Replace O-rings every
5,000 operating hours or 2 years.
| Property | Property Value |
|---|---|
| sku | PU6D |
