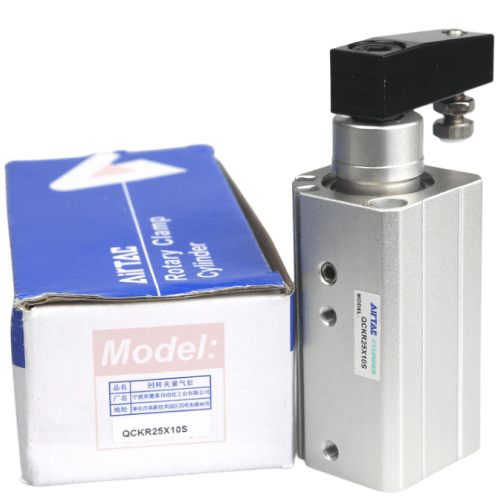

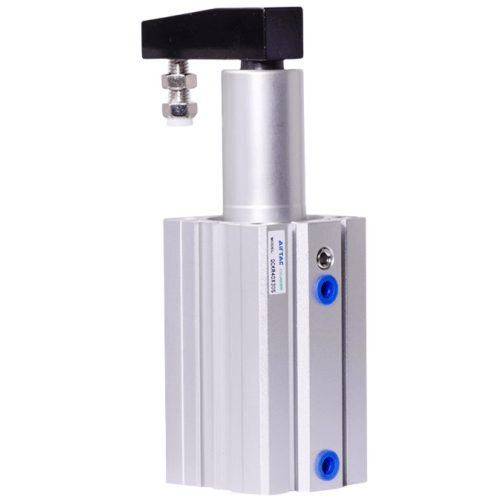

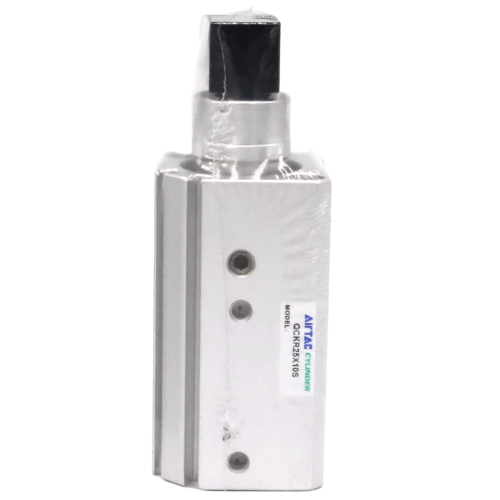

Airtac QCKR Drehspannzylinder QCKR50X10SMFB
2. Verfügt über einen in die Frontabdeckung integrierten Edelstahl-Abstreifring für einen robusten Schutz vor Schweißschlacke und Industrieabfällen und bietet eine höhere Zuverlässigkeit als herkömmliche Staubschutzmanschetten;
3. Behält die gleichen Montageabmessungen und die Kompatibilität mit der ACQ-Serie bei, sodass das Montagezubehör der ACQ gemeinsam genutzt werden kann.
Kategorie: Drehspannzylinder | Marke: AirTAC | Serie: QCKR
AirTAC QCKR Drehspannzylinder QCKR50X10SMFB Spezifikationen
- Modell: QCKR50X10SMFB
- Typ: Doppeltwirkender Drehklemmzylinder
- Bohrungsgröße: Ø50 mm
- Hub: 10 mm
- Drehwinkel: 90° Standard (anpassbar)
- Betriebsdruck: 0,1-0,8 MPa
- Betriebstemperatur: -20℃ bis 80℃
- Kolbenmaterial: Aluminiumlegierung mit Harteloxierung
- Stangenmaterial: Edelstahl (SUS304)
- Dichtungstyp: NBR-Gummidichtungen
- Montageart: Frontflanschmontage (MFB)
- Anschlussgröße: G1/8 (BSPP-Gewinde)
- Dämpfung: Verstellbarer Puffer
- Gewicht: 2,5 kg ±5 %
- Abmessungen: 300 mm (L) × 100 mm (B) × 100 mm (H)
- Schutzart: IP40
- Drehmomentausgang: 18,5 N·m bei 0,5 MPa
- Wiederholgenauigkeit: ±0,5°
Drehspannzylinder mit hohem Drehmoment, der Linearbewegung mit 90°-Drehung kombiniert. Verschleißfeste, verchromte Führungshülsen und zwei Verdrehsicherungsstifte sorgen für erhöhte Stabilität. Der kompakte MFB-Montageflansch ermöglicht eine starre Installation auch bei beengten Platzverhältnissen. Benötigt gefilterte, geschmierte Druckluft (ISO 8573-1 Klasse 3.4.3) und regelmäßige Schmierung der Führungsnuten.
- Positionierung von Vorrichtungen für CNC-Werkzeugmaschinen
- Kfz-Schweißvorrichtungsklemmung
- Drehregisterstationen für die Elektronikmontage
- Verriegelungsmechanismen für Druckgussformen
- Werkzeugwechsel am Roboter-Endeffektor
Betriebshinweis:
Der Luftversorgungsdruck muss während der Rotationsphase stets über 0,3 MPa liegen.
Verwenden Sie M6-Befestigungsschrauben mit einer Mindestfestigkeitsklasse von 10.9, das Anzugsmoment ist auf 12 Nm begrenzt.
Die Führungsschiene monatlich mit Hydrauliköl ISO VG32 schmieren.
Kritisch:
Vermeiden Sie während des Betriebs eine seitliche Belastung von mehr als 50 N.
Bei einer axialen Aufprallkraft von über 200 N ist ein mechanischer Anschlag einzubauen.
Nach der Rotation sollte eine Wartezeit von 2 Sekunden eingehalten werden, damit sich der volle Druck aufbauen kann.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | QCKR50X10SMFB |
| Montageart | Verbindungsplatte für hinteren Abdeckflansch |
| Klemmhub | <10 mm> |
| Verstanden. Bitte geben Sie die genauen Attributnamen in spitzen Klammern an, und ich werde Ihnen die korrekten englischen Übersetzungen gemäß der offiziellen AIRTAC-Terminologie zukommen lassen. Beispiel: Benutzereingabe: <缸径> Mein Ergebnis: Langeweile | Betriebstemperatur: -20 °C bis 70 °C Geschwindigkeitsbereich: 50-200 mm/s |
| Portgröße | Teil 1/4 |
| Magnet | S-Magnetisch |
| Bohrungsdurchmesser | <50 mm> |
| Richtungscode | Rechtshänder |
