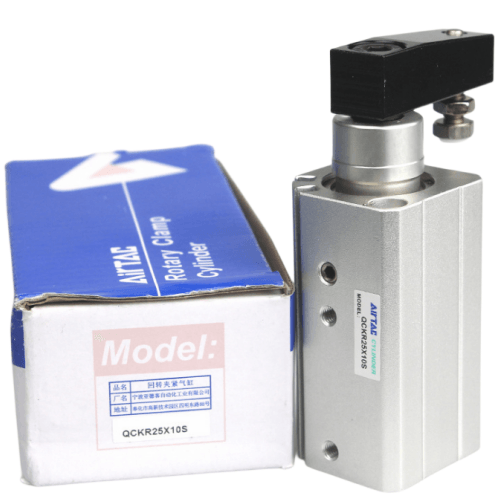

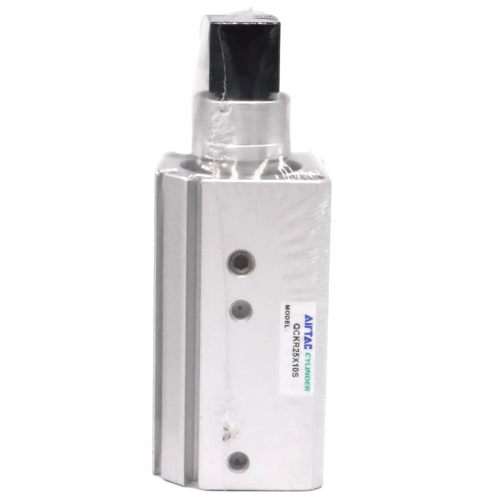

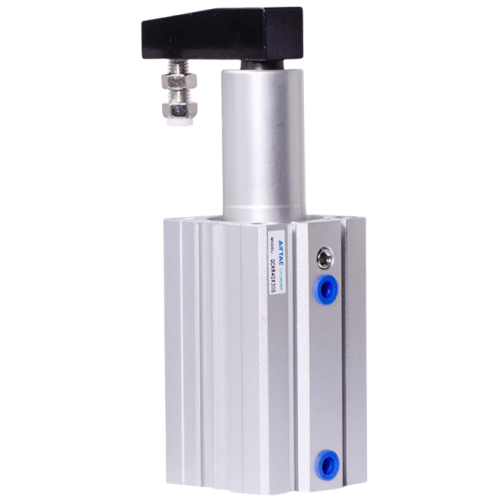

Airtac QCKR Drehspannzylinder QCKR63X10SMG
2. Verfügt über einen in die Frontabdeckung integrierten Edelstahl-Abstreifring für einen robusten Schutz vor Schweißschlacke und Industrieabfällen und bietet eine höhere Zuverlässigkeit als herkömmliche Staubschutzmanschetten;
3. Behält die gleichen Montageabmessungen und die Kompatibilität mit der ACQ-Serie bei, sodass das Montagezubehör der ACQ gemeinsam genutzt werden kann.
Kategorie: Drehspannzylinder | Marke: AirTAC | Serie: QCKR
Spezifikationen des AirTAC QCKR63X10SMG Drehspannzylinders
- Modell: QCKR63X10SMG
- Typ: Doppeltwirkender Drehspannzylinder mit mechanischer Verriegelung
- Bohrungsgröße: 63 mm
- Hub: 10 mm
- Drehwinkel: Standardmäßig 90° (konfigurierbar bis 180°)
- Betriebsdruck: 0,1–0,8 MPa
- Montageart: Rechteckiger Flansch mit M6-Gewindebohrungen
- Kolbenstangenmaterial: Hartverchromter Stahl
- Zylinderrohr: Aluminiumlegierung mit hart eloxierter Oberfläche
- Dichtungsmaterial: NBR (Nitril) mit verschleißfester Ausführung
- Drehmoment: 7,5 N·m bei 0,5 MPa
- Klemmkraft: 650 N bei 0,5 MPa
- Temperaturbereich: -20℃ bis 80℃
- Anschlussgröße: G1/8 (ISO-Standard)
- Gewicht: 2,45 kg (mit Standardzubehör)
- Abmessungen: 196 mm (L) × 63 mm (Ø) × 95 mm (H) (Klemmarm ausgefahren)
- Wiederholgenauigkeit der Positionierung: ±0,1 mm
- Schutzart: IP54 (Standard), IP67 optional
Hochpräziser Drehspannzylinder mit integriertem mechanischem Verriegelungsmechanismus für spielfreien Betrieb. Die gehärtete Führungsstruktur gewährleistet eine stabile Rotation auch unter Seitenbelastung. Inklusive integrierter Dämpfungseinstellung für sanftes Anhalten der Armbewegung. Zwei Luftanschlüsse ermöglichen die gleichzeitige Druckbeaufschlagung für erhöhte Haltekraft.
- Automatisierte Schweißvorrichtungs-Positionierungssysteme
- Werkstückspannung an CNC-Werkzeugmaschinen
- Werkzeugwechsel am Endeffektor des Roboterarms
- Palettenverriegelung in Automobilmontagelinien
- Präzisions-Formklemmung beim Spritzgießen
Installationsrichtlinien:
Beim Einbau ist auf eine Rundlaufgenauigkeit von ± 0,2 mm zu achten. Verwenden Sie Sicherungsmuttern mit einem Drehmoment von 15–20 Nm.
Vor der ersten Inbetriebnahme mit Hydrauliköl ISO VG32 schmieren. Dauerrotation vermeiden.
mehr als 200 Zyklen/Minute, um Dichtungsverschleiß vorzubeugen.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | QCKR63X10SMG |
| Montageart | Ohne Montagezubehör |
| Klemmhub | <10 mm> |
| Verstanden. Bitte geben Sie die genauen Attributnamen in spitzen Klammern an, und ich werde Ihnen die korrekten englischen Übersetzungen gemäß der offiziellen AIRTAC-Terminologie zukommen lassen. Beispiel: Benutzereingabe: <缸径> Mein Ergebnis: Langeweile | Betriebstemperatur: -20 °C bis 70 °C Geschwindigkeitsbereich: 50-200 mm/s |
| Portgröße | Teil 1/4 |
| Magnet | S-Magnetisch |
| Bohrungsdurchmesser | 63 mm |
| Richtungscode | Rechtshänder |
