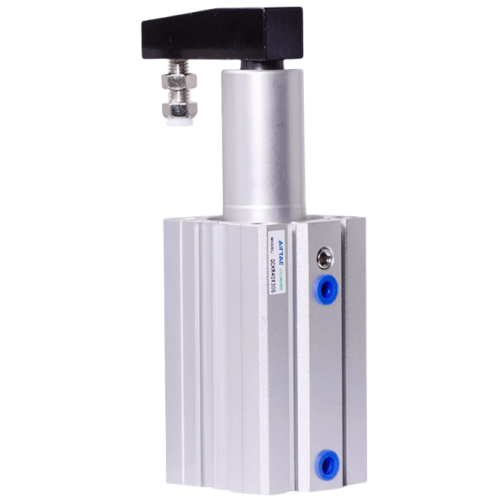

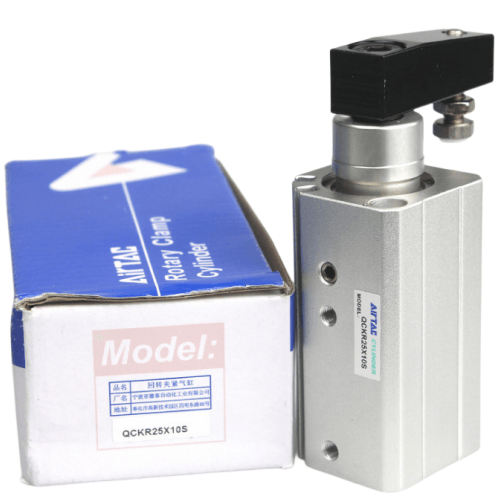

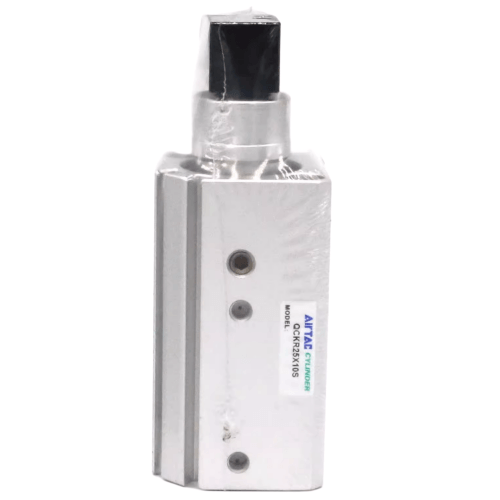

Airtac QCKR Drehspannzylinder QCKR63X20SFB
2. Verfügt über einen in die Frontabdeckung integrierten Edelstahl-Abstreifring für einen robusten Schutz vor Schweißschlacke und Industrieabfällen und bietet eine höhere Zuverlässigkeit als herkömmliche Staubschutzmanschetten;
3. Behält die gleichen Montageabmessungen und die Kompatibilität mit der ACQ-Serie bei, sodass das Montagezubehör der ACQ gemeinsam genutzt werden kann.
Kategorie: Drehspannzylinder | Marke: AirTAC | Serie: QCKR
AirTAC QCKR Drehspannzylinder QCKR63X20SFB Spezifikationen
- Modell-Dekodierung: QCKR63-X20-SFB
- 63: Zylinderbohrungsgröße (63 mm)
- X20: Verlängerter Hub (20 mm)
- S: Standard-Montageart
- F: Doppelkolbenstangenkonstruktion
- B: Eingebauter Steckplatz für Magnetsensoren
- Bohrungsdurchmesser: 63 mm (±0,1 mm Toleranz)
- Hub: 20 mm (mit Anschlag einstellbar)
- Drehwinkel: 90°±3° (im/gegen den Uhrzeigersinn)
- Betriebsdruck: 0,15–0,8 MPa
- Klemmmoment: 12,5 N·m bei 0,5 MPa
- Anschlussgröße: G1/8 (BSPP-Gewinde)
- Polsterung: Verstellbares Luftkissen
- Gehäusematerial: Eloxiertes Aluminium (AL6061)
- Dichtungsmaterial: HNBR-Gummi (-20℃ bis 120℃)
- Gewicht: 2,45 kg (ohne Zubehör)
- Abmessungen: 148 mm (L) × 82 mm (B) × 82 mm (H)
- Montageart: ISO 15552-Standard
- Schutzart: IP67 (staub- und wasserdicht)
- Wiederholgenauigkeit: ±0,5 mm
Drehspannzylinder mit hohem Drehmoment und integriertem Führungsmechanismus. Die spielfreie Zahnradführung sorgt für präzise Positionierung. Die Zweikolbenkonstruktion erzeugt eine gleichmäßige Drehkraft bei kompakten Abmessungen. Abgedichtete Lager und korrosionsbeständige Beschichtungen gewährleisten Langlebigkeit auch unter rauen Bedingungen. Benötigt gefilterte, geschmierte Druckluft (ISO 8573-1 Klasse 3.4.2).
- Spannvorrichtung für CNC-Werkzeugmaschinen
- Verriegelung des Roboterschweißpositionierers
- Vorrichtungen zur Montage von Automobilteilen
- Einpressmechanismen für elektronische Leiterplatten
- Produktorientierungssysteme für Verpackungslinien
Installationsrichtlinien:1. Die Ebenheit der Montagefläche muss innerhalb von 0,1 mm/m² ausgerichtet sein.
2. Verwenden Sie M6x1,0-Befestigungsschrauben (Festigkeitsklasse 8.8 oder höher).
3. Halten Sie einen Abstand von 0,5–1 mm für den Rotationsbogen ein.
4. Mit ISO VG32-Pneumatiköl schmieren.
5. Nach 500 Zyklen eine Drehmomentkalibrierung durchführen.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | QCKR63X20SFB |
| Montageart | Verbindungsplatte für hinteren Abdeckflansch |
| Klemmhub | <20 mm> |
| Verstanden. Bitte geben Sie die genauen Attributnamen in spitzen Klammern an, und ich werde Ihnen die korrekten englischen Übersetzungen gemäß der offiziellen AIRTAC-Terminologie zukommen lassen. Beispiel: Benutzereingabe: <缸径> Mein Ergebnis: Langeweile | Betriebstemperatur: -20 °C bis 70 °C Geschwindigkeitsbereich: 50-200 mm/s |
| Portgröße | Teil 1/4 |
| Magnet | S-Magnetisch |
| Bohrungsdurchmesser | 63 mm |
| Richtungscode | Rechtshänder |
