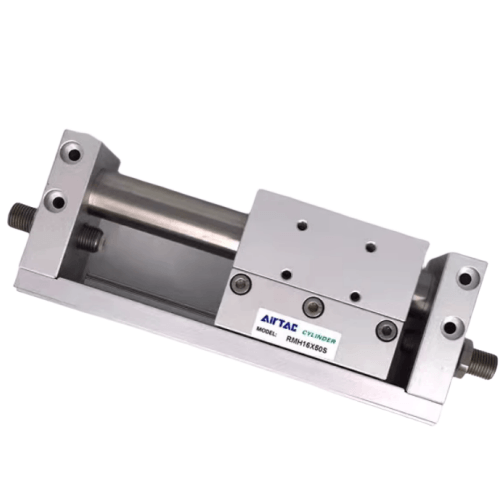

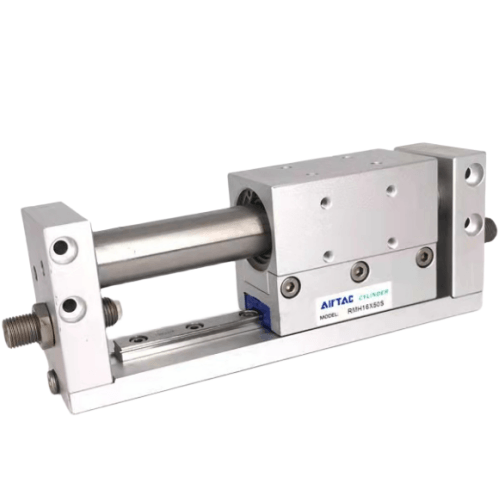

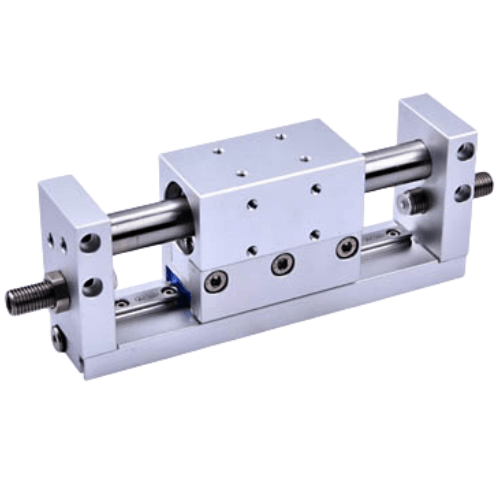

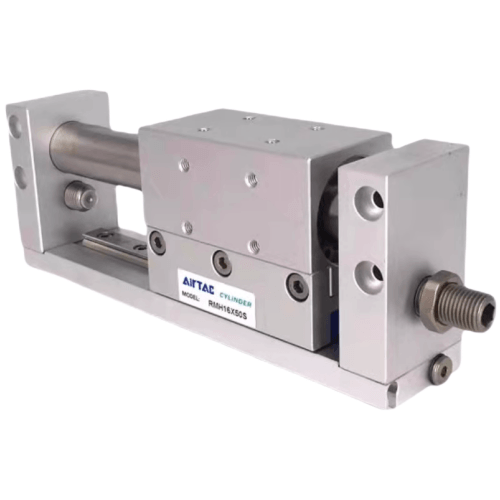

Airtac RMH Magnetkupplungs-Zylinder ohne Kolbenstange RMH10X200S
2. Die Kolbenbewegung wird über eine magnetische Kupplungskraft auf den externen Schieber übertragen, wodurch die Kolbenstange entfällt. Benötigt 30 % weniger Bauraum als Standardzylinder und erreicht gleichzeitig 50 % längere Hublängen;
3. Die integrierte, einstellbare Dämpfung mit festen Pufferelementen an beiden Enden gewährleistet eine sanfte Richtungsumkehr mit nahezu stoßfreier Bewegung und verhindert so effektiv mechanischen Verschleiß. Optional sind externe hydraulische Stoßdämpfer für eine verbesserte Dämpfungsleistung erhältlich;
4. Die isolierte Kolbenkammerkonstruktion schafft eine physische Trennung vom Schiebermechanismus, verhindert eine Verunreinigung durch Partikel und verlängert so die Betriebsdauer.
5. Das präzisionsgeführte Schienensystem gewährleistet eine Wiederholgenauigkeit der Positioniergenauigkeit von ±0,1 mm bei gleichzeitiger Verdrehsicherheit und unterstützt Radiallasten bis zu 650 N.
Kategorie: Kolbenstangenlose Zylinder | Marke: Airtac | Serie: RMH
AirTAC RMH Magnetgekoppelter stangenloser Zylinder RMH10X200S Spezifikationen
- Modell: RMH10X200S
- Typ: Magnetisch gekoppelter stangenloser Zylinder (nicht rotierende Ausführung)
- Bohrungsgröße: Ø10 mm
- Hublänge: 200 mm
- Betriebsdruck: 0,05–0,9 MPa
- Betriebstemperatur: -10℃ bis 80℃
- Dämpfung: Verstellbarer Gummipuffer (an beiden Enden)
- Montageart: Standard-Nut (T-Nut-kompatibel)
- Anschlussgröße: M5×0,8 (Rc1/8-Adapter optional)
- Magnetische Kopplungskraft: ≥28N
- Wiederholgenauigkeit der Positionierung: ±0,2 mm
- Höchstgeschwindigkeit: 500 mm/s (mit Dämpfung)
- Dichtungsmaterial: Polyurethan (PU) + Nitrilkautschuk (NBR)
- Schutzart: IP54 (Standardwischer)
- Gewicht: 1,2 kg (ohne Montagezubehör)
- Abmessungen: 260 mm (L) × 40 mm (B) × 40 mm (H) (Hublänge abhängig)
Kompakter, stangenloser Stellantrieb mit Magnetkupplungstechnologie, der auf externe Dichtungen verzichtet und so eine Kontamination des Schmierstoffs verhindert. Ausgestattet mit zwei Kanal-Magnetsensorschlitzen (Sensor nicht im Lieferumfang enthalten) und einem korrosionsbeständigen Gehäuse aus Aluminiumlegierung. Benötigt trockene, gefilterte Druckluft mit einer Filterfeinheit von 5–50 µm.
- Präzise Materialhandhabung in Reinraumumgebungen
- Lineare Bewegungstische für optische Inspektionssysteme
- Hochgeschwindigkeitssortiermechanismen in Verpackungslinien
- Automatisierte Türsysteme in medizinischen Geräten
- kartesische Roboter-X/Y-Achsenantriebe
Installationsvoraussetzungen:
Muss mit präziser Ausrichtung montiert werden (≤0,2 mm/m Parallelitätstoleranz).
Erfordert einen externen Führungsmechanismus zur Vermeidung von Rotationsbelastungen.
Schmieren Sie das Fahrzeug alle 500 km mit Hydrauliköl nach ISO VG32.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | RMH10X200S |
| Sicherheitshaltekraft N | 55 mm |
| Verstanden. Bitte geben Sie die genauen Attributnamen in spitzen Klammern an, und ich werde Ihnen die korrekten englischen Übersetzungen gemäß der offiziellen AIRTAC-Terminologie zukommen lassen. Beispiel: Benutzereingabe: <缸径> Mein Ergebnis: Langeweile | Betriebstemperatur: -20-70°C Geschwindigkeitsbereich: 50-400 mm/s |
| Portgröße | M5×0,8 |
| Magnet | S-Magnetisch |
| Kissenart | Festes Kissen |
| Bohrungsdurchmesser | <10 mm> |
| Schlaganfall | <200 mm> |
