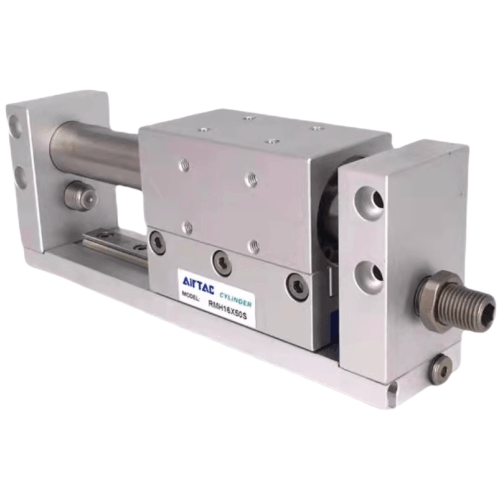

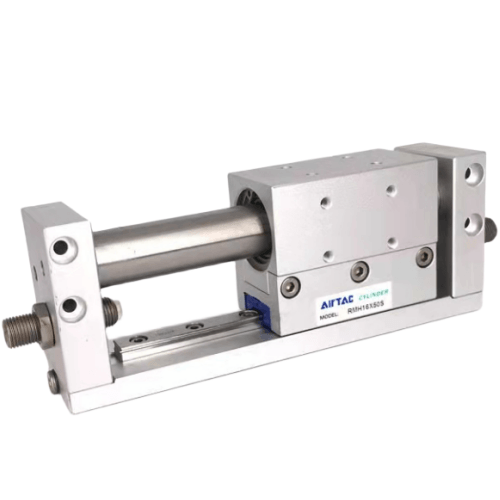

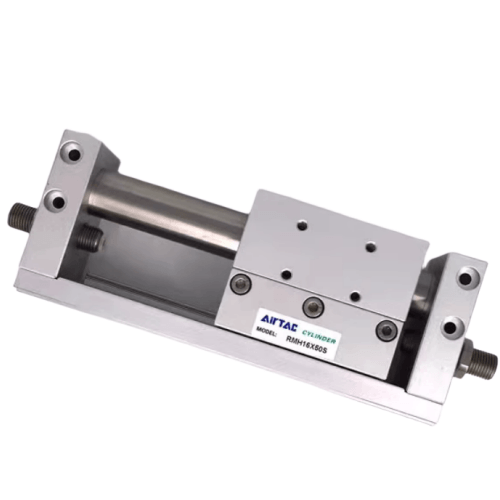

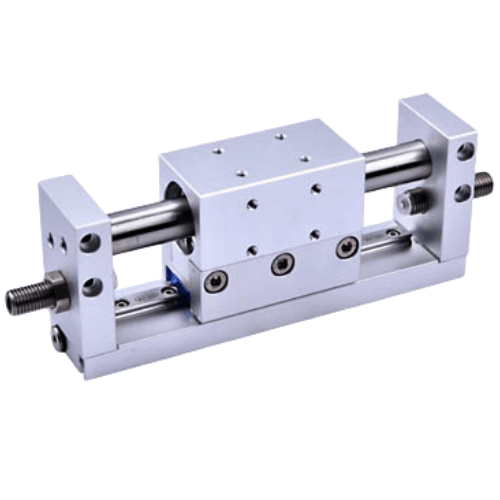

Airtac RMH Magnetkupplungs-Zylinder ohne Stange RMH10X250S
2. Die Kolbenbewegung wird über eine magnetische Kupplungskraft auf den externen Schieber übertragen, wodurch die Kolbenstange entfällt. Benötigt 30 % weniger Bauraum als Standardzylinder und erreicht gleichzeitig 50 % längere Hublängen;
3. Die integrierte, einstellbare Dämpfung mit festen Pufferelementen an beiden Enden gewährleistet eine sanfte Richtungsumkehr mit nahezu stoßfreier Bewegung und verhindert so effektiv mechanischen Verschleiß. Optional sind externe hydraulische Stoßdämpfer für eine verbesserte Dämpfungsleistung erhältlich;
4. Die isolierte Kolbenkammerkonstruktion schafft eine physische Trennung vom Schiebermechanismus, verhindert eine Verunreinigung durch Partikel und verlängert so die Betriebsdauer.
5. Das präzisionsgeführte Schienensystem gewährleistet eine Wiederholgenauigkeit der Positioniergenauigkeit von ±0,1 mm bei gleichzeitiger Verdrehsicherheit und unterstützt Radiallasten bis zu 650 N.
Kategorie: Kolbenstangenlose Zylinder | Marke: Airtac | Serie: RMH
AirTAC RMH Magnetgekoppelter stangenloser Zylinder RMH10X250S Spezifikationen
- Modell: RMH10X250S
- Typ: Magnetisch gekoppelter stangenloser Zylinder (nicht rotierender Zylinder)
- Bohrungsgröße: Ø10 mm
- Hub: 250 mm (±0,5 mm Toleranz)
- Betriebsdruck: 0,05–0,7 MPa
- Dämpfung: Verstellbare Gummipuffer an beiden Enden
- Höchstgeschwindigkeit: 0,1–1,5 m/s
- Umgebungstemperatur: -20℃ bis 80℃
- Dichtungsmaterial: NBR (Nitrilkautschuk)
- Montage: 2x M4-Gewindebohrungen am Schlitten
- Gewicht: 0,9 kg (ohne Zubehör)
- Abmessungen: 250 mm (L) × 30 mm (B) × 40 mm (H)
- Magnetische Kopplungskraft: ≥35N
- Wiederholgenauigkeit der Positionierung: ±0,2 mm
- Schutzart: IP54 (Standarddichtungen)
Kompakter, stangenloser Aktor mit Magnetkupplungstechnologie, der auf externe Dichtungen verzichtet und so Schmierstoffverunreinigungen verhindert. Auslaufsicheres Design mit integrierter T-Nut zur einfachen Sensormontage. Der Schlitten ist mit vier Edelstahlkugellagern für einen reibungslosen Lauf ausgestattet. Benötigt gefilterte Druckluft (5–40 µm), empfohlen wird Ölnebelschmierung mit ISO VG32.
- Präzisions-Bestückungssysteme in Reinräumen
- Lineare Bewegung in Halbleiterhandhabungsgeräten
- kartesische Roboter-X/Y-Achsenantriebe
- Aktuatoren für pharmazeutische Verpackungslinien
- Materialtransfer in Vakuumumgebung
Installationshinweis:
Die Parallelität zwischen Zylinder und Führungsschiene muss innerhalb von 0,2 mm/m eingehalten werden.
Für vertikale Montage verwenden Sie C-förmige Montagehalterungen (separat erhältlich).
Bei normalem Betrieb alle 3 Monate schmieren.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | RMH10X250S |
| Sicherheitshaltekraft N | 55 mm |
| Verstanden. Bitte geben Sie die genauen Attributnamen in spitzen Klammern an, und ich werde Ihnen die korrekten englischen Übersetzungen gemäß der offiziellen AIRTAC-Terminologie zukommen lassen. Beispiel: Benutzereingabe: <缸径> Mein Ergebnis: Langeweile | Betriebstemperatur: -20-70°C Geschwindigkeitsbereich: 50-400 mm/s |
| Portgröße | M5×0,8 |
| Magnet | S-Magnetisch |
| Kissenart | Festes Kissen |
| Bohrungsdurchmesser | <10 mm> |
| Schlaganfall | <250MM> → <250mm> |
