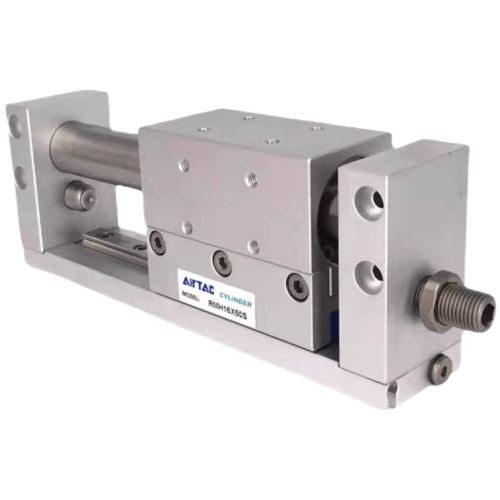

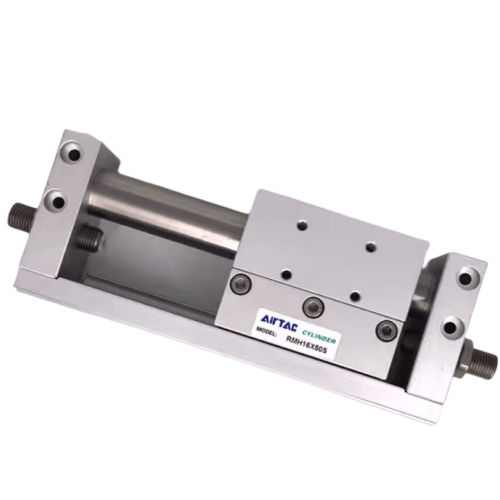

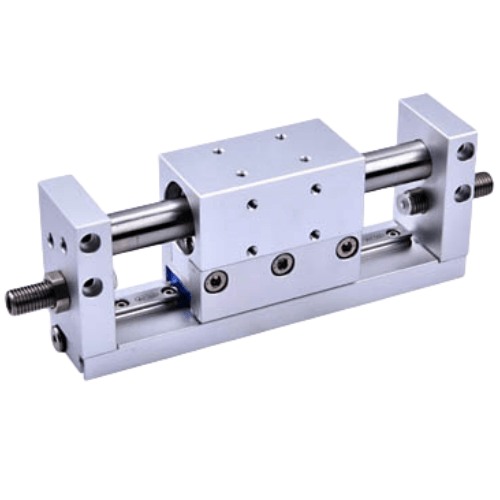

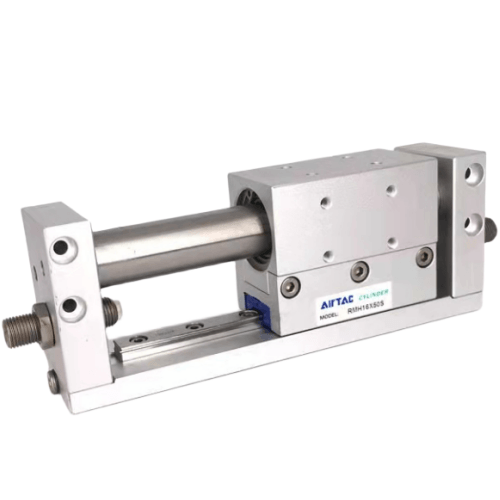

Airtac RMH Magnetkupplungs-Zylinder ohne Stange RMH10X300S
2. Die Kolbenbewegung wird über eine magnetische Kupplungskraft auf den externen Schieber übertragen, wodurch die Kolbenstange entfällt. Benötigt 30 % weniger Bauraum als Standardzylinder und erreicht gleichzeitig 50 % längere Hublängen;
3. Die integrierte, einstellbare Dämpfung mit festen Pufferelementen an beiden Enden gewährleistet eine sanfte Richtungsumkehr mit nahezu stoßfreier Bewegung und verhindert so effektiv mechanischen Verschleiß. Optional sind externe hydraulische Stoßdämpfer für eine verbesserte Dämpfungsleistung erhältlich;
4. Die isolierte Kolbenkammerkonstruktion schafft eine physische Trennung vom Schiebermechanismus, verhindert eine Verunreinigung durch Partikel und verlängert so die Betriebsdauer.
5. Das präzisionsgeführte Schienensystem gewährleistet eine Wiederholgenauigkeit der Positioniergenauigkeit von ±0,1 mm bei gleichzeitiger Verdrehsicherheit und unterstützt Radiallasten bis zu 650 N.
Kategorie: Kolbenstangenlose Zylinder | Marke: Airtac | Serie: RMH
AirTAC RMH Magnetgekoppelter stangenloser Zylinder RMH10X300S Spezifikationen
- Modell: RMH10X300S
- Typ: Magnetisch gekoppelter stangenloser Zylinder (nicht rotierende Ausführung)
- Bohrungsgröße: 10 mm
- Hublänge: 300 mm (±0,5 mm Positioniergenauigkeit)
- Betriebsdruck: 0,05–0,9 MPa
- Maximale Kolbengeschwindigkeit: 500–1000 mm/s (gedämpft)
- Umgebungstemperatur: -10℃ bis 60℃
- Dämpfungstyp: Verstellbare Gummipuffer (an beiden Enden)
- Montageart: Standard (optional mit Seitenflansch/Endgabel)
- Anschlussgröße: M5×0,8 (zwei Anschlüsse an beiden Enden)
- Gehäusematerial: Eloxiertes Aluminium (AL6063-T5)
- Dichtungsmaterial: NBR/PU-Hybriddichtungen
- Material des Schiebers: Edelstahl (SUS304) mit integrierten Magneten
- Gewicht: 1,2 kg (ohne Zubehör)
- Abmessungen: 348 mm (L) × 36 mm (B) × 40 mm (H)
- Wiederholgenauigkeit der Positionierung: ±0,1 mm
- Maximale Seitenlast: 15 N
- ISO-Zertifizierung: 6432-konform
Kompakter, stangenloser Stellantrieb mit Magnetkupplung zur Vermeidung externer Leckagequellen. Verfügt über eine T-Nut-Montagefläche zur einfachen Integration von Zubehör und präziser linearer Bewegungssteuerung. Die Zweikanalkonstruktion minimiert die Torsionsauslenkung im Betrieb und macht ihn ideal für Reinraumanwendungen. Benötigt Druckluft mit 5 µm Filterfeinheit gemäß ISO 8573-1:2010 Klasse 3.4.3.
- Leiterplattenhandhabung in der Elektronikfertigung
- Pharmazeutische Blisterverpackungssysteme
- Linsenpositionierung in optischen Geräten
- Automatisierte Flüssigkeitsdosiermaschinen
- Wafertransfer in Halbleiter-FOUP-Systemen
Installationshinweis:
Beim Einbau eine Ausrichtungstoleranz von 0,05 mm/m einhalten. Mit ISO VG32 Turbinenöl schmieren.
Vor der ersten Inbetriebnahme. Vermeiden Sie elektromagnetische Störquellen im Umkreis von 50 cm.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | RMH10X300S |
| Sicherheitshaltekraft N | 55 mm |
| Verstanden. Bitte geben Sie die genauen Attributnamen in spitzen Klammern an, und ich werde Ihnen die korrekten englischen Übersetzungen gemäß der offiziellen AIRTAC-Terminologie zukommen lassen. Beispiel: Benutzereingabe: <缸径> Mein Ergebnis: Langeweile | Betriebstemperatur: -20-70°C Geschwindigkeitsbereich: 50-400 mm/s |
| Portgröße | M5×0,8 |
| Magnet | S-Magnetisch |
| Kissenart | Festes Kissen |
| Bohrungsdurchmesser | <10 mm> |
| Schlaganfall | 300 mm |
