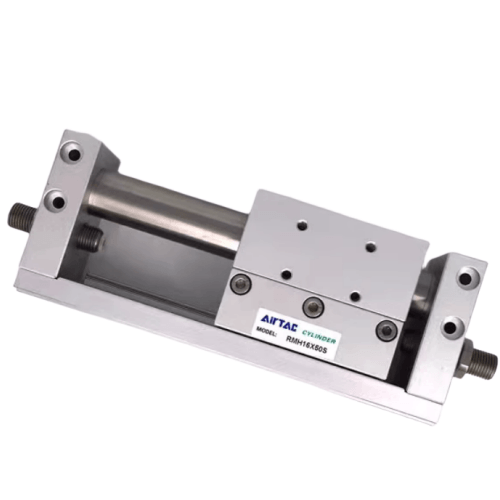

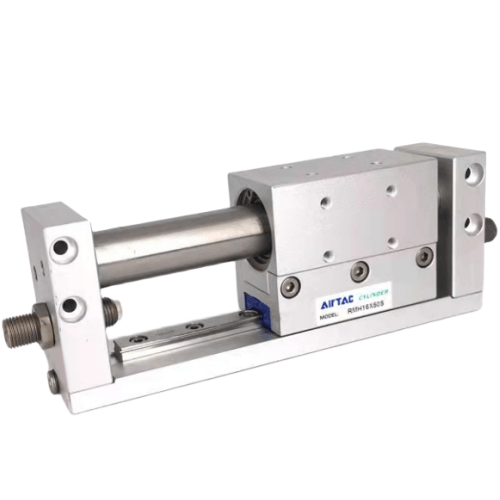

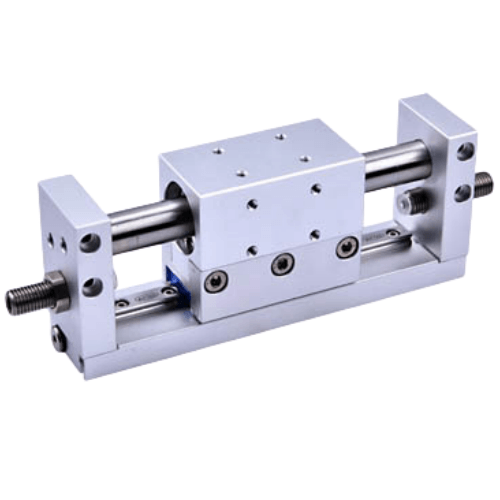

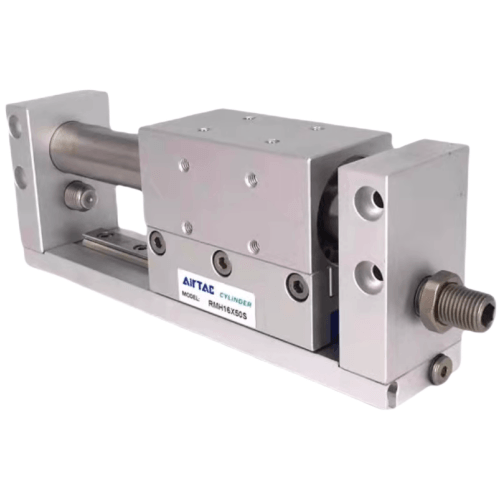

Airtac RMH Magnetkupplungs-Zylinder ohne Stange RMH16X100S
2. Die Kolbenbewegung wird über eine magnetische Kupplungskraft auf den externen Schieber übertragen, wodurch die Kolbenstange entfällt. Benötigt 30 % weniger Bauraum als Standardzylinder und erreicht gleichzeitig 50 % längere Hublängen;
3. Die integrierte, einstellbare Dämpfung mit festen Pufferelementen an beiden Enden gewährleistet eine sanfte Richtungsumkehr mit nahezu stoßfreier Bewegung und verhindert so effektiv mechanischen Verschleiß. Optional sind externe hydraulische Stoßdämpfer für eine verbesserte Dämpfungsleistung erhältlich;
4. Die isolierte Kolbenkammerkonstruktion schafft eine physische Trennung vom Schiebermechanismus, verhindert eine Verunreinigung durch Partikel und verlängert so die Betriebsdauer.
5. Das präzisionsgeführte Schienensystem gewährleistet eine Wiederholgenauigkeit der Positioniergenauigkeit von ±0,1 mm bei gleichzeitiger Verdrehsicherheit und unterstützt Radiallasten bis zu 650 N.
Kategorie: Kolbenstangenlose Zylinder | Marke: Airtac | Serie: RMH
AirTAC RMH Magnetgekoppelter stangenloser Zylinder RMH16X100S Spezifikationen
- Modell: RMH16X100S
- Typ: Magnetisch gekoppelter stangenloser Zylinder (nicht rotierende Ausführung)
- Bohrungsgröße: 16 mm
- Hub: 100 mm
- Betriebsdruck: 0,05–0,9 MPa
- Temperaturbereich: -10℃ bis 80℃
- Dämpfung: Verstellbare Gummipuffer an beiden Enden
- Anschlussgröße: M5x0,8 (Standard), optional NPT1/8
- Geschwindigkeitsbereich: 50–1000 mm/s (geschmiert)
- Montage: Standard-T-Nut (6 mm Breite) mit vielfältigen Zubehöroptionen
- Wiederholgenauigkeit der Positionierung: ±0,2 mm
- Magnetische Kopplungskraft: 140 N (max.)
- Material: Lauf aus Aluminiumlegierung, Führungsschiene aus Edelstahl
- Dichtungsmaterial: NBR/PU-Hybriddichtungen
- Gewicht: 0,9 kg (ohne Montagezubehör)
- Abmessungen: 250 mm (L) × 34 mm (B) × 34 mm (H) (in vollständig eingefahrener Position)
Fortschrittlicher, stangenloser Aktor mit Magnetkupplungstechnologie, der auf externe Dichtungen verzichtet und so Schmierstoffverunreinigungen verhindert. Doppelte Führungsschienenkonstruktion für erhöhte Momentenfestigkeit (Quermoment: 3,5 Nm, Nickmoment: 4,2 Nm). Integrierte T-Nut für flexible Sensormontage zur Positionsrückmeldung. Benötigt 5-µm-gefilterte Druckluft mit ISO VG32-Schmieröl (ölfreier Betrieb optional).
- Reinraum-Materialhandhabungssysteme
- Hochgeschwindigkeits-Pick-and-Place-Automatisierung
- Präzisions-Halbleiterwafer-Transfer
- Lineartische in optischen Inspektionsgeräten
- Vertikale Hubmechanismen für Verpackungsmaschinen
Installationshinweis:
Beim Montieren der Schiene muss die parallele Ausrichtung innerhalb von 0,2 mm/m eingehalten werden.
Bei vertikalen Installationen sind zusätzliche Führungsstützen zu verwenden, wenn der Hub 500 mm überschreitet.
Magnetfeldradius: 50 mm (eisenhaltige Materialien außerhalb dieses Bereichs halten).
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | RMH16X100S |
| Sicherheitshaltekraft N | Bohrung 140 mm |
| Verstanden. Bitte geben Sie die genauen Attributnamen in spitzen Klammern an, und ich werde Ihnen die korrekten englischen Übersetzungen gemäß der offiziellen AIRTAC-Terminologie zukommen lassen. Beispiel: Benutzereingabe: <缸径> Mein Ergebnis: Langeweile | Betriebstemperatur: -20-70°C Geschwindigkeitsbereich: 50-400 mm/s |
| Portgröße | M5×0,8 |
| Magnet | S-Magnetisch |
| Kissenart | Festes Kissen |
| Bohrungsdurchmesser | 16 mm |
| Schlaganfall | 100 mm |
