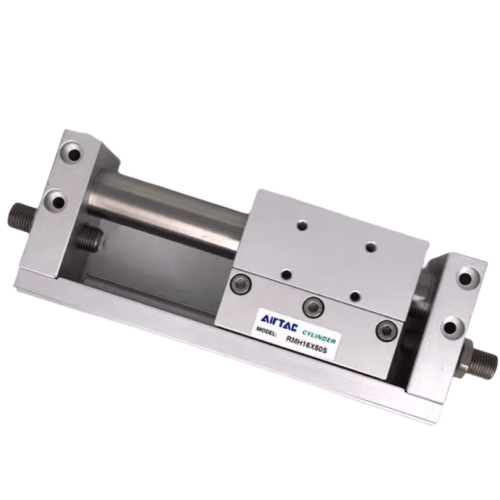

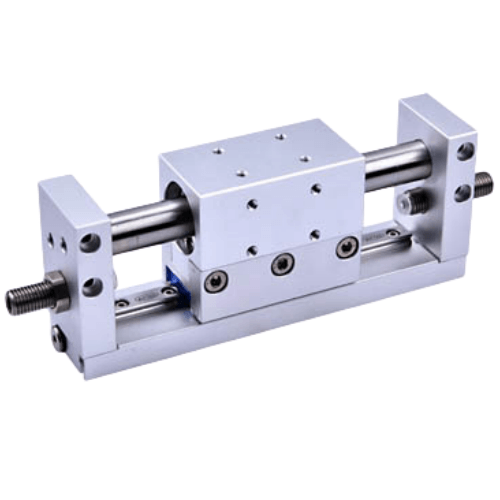

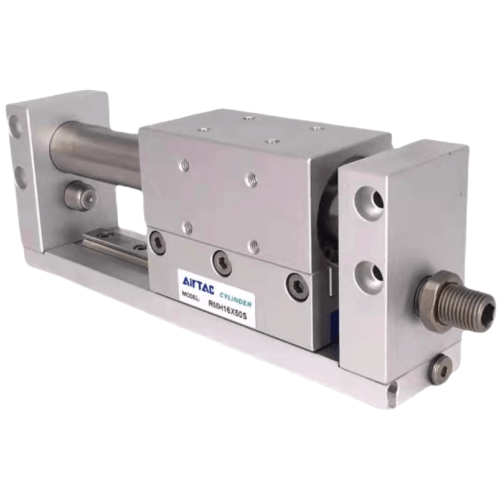

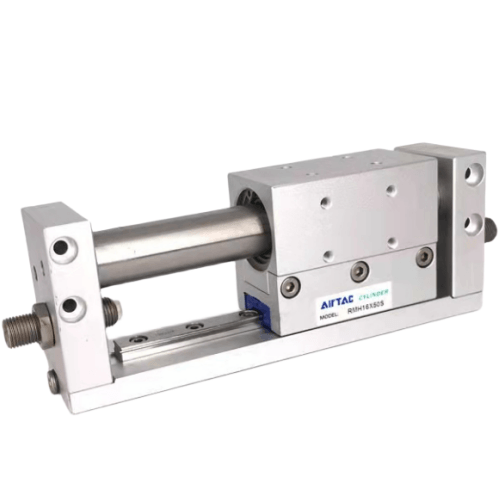

Airtac RMH Magnetkupplungs-Zylinder ohne Stange RMH20X450S
2. Die Kolbenbewegung wird über eine magnetische Kupplungskraft auf den externen Schieber übertragen, wodurch die Kolbenstange entfällt. Benötigt 30 % weniger Bauraum als Standardzylinder und erreicht gleichzeitig 50 % längere Hublängen;
3. Die integrierte, einstellbare Dämpfung mit festen Pufferelementen an beiden Enden gewährleistet eine sanfte Richtungsumkehr mit nahezu stoßfreier Bewegung und verhindert so effektiv mechanischen Verschleiß. Optional sind externe hydraulische Stoßdämpfer für eine verbesserte Dämpfungsleistung erhältlich;
4. Die isolierte Kolbenkammerkonstruktion schafft eine physische Trennung vom Schiebermechanismus, verhindert eine Verunreinigung durch Partikel und verlängert so die Betriebsdauer.
5. Das präzisionsgeführte Schienensystem gewährleistet eine Wiederholgenauigkeit der Positioniergenauigkeit von ±0,1 mm bei gleichzeitiger Verdrehsicherheit und unterstützt Radiallasten bis zu 650 N.
Kategorie: Kolbenstangenlose Zylinder | Marke: Airtac | Serie: RMH
AirTAC RMH Magnetkupplungs-Zylinder ohne Stange RMH20X450S Technische Details
- Modellcode: RMH20X450S
- Bohrungsgröße: 20 mm (ISO 6432-Norm)
- Hublänge: 450 mm (einstellbar mit Anschlägen)
- Betriebsdruck: 0,1–0,8 MPa
- Maximaler theoretischer Schub: 63 N bei 0,5 MPa
- Umgebungstemperatur: -20℃ bis +80℃
- Kolbengeschwindigkeit: 50–700 mm/s (geschmiert)
- Puffertyp: Verstellbares pneumatisches Kissen
- Montage: Innengewinde (M6×1,0) am Schlitten
- Magnetische Kopplungskraft: ≥130 N
- Wiederholgenauigkeit der Positionierung: ±0,5 mm
- Dichtungsmaterial: NBR mit verschleißfestem Ring
- Gehäusematerial: Eloxiertes Aluminium
- Gewicht: 1,85 kg (ohne Zylinder)
- Abmessungen: 523 mm (L) × 34 mm (B) × 42 mm (H)
- Vorbereitet für Zubehör: Integrierte T-Nut zur Sensormontage
- Schutzart: IP54 (Standarddichtungen)
Der hochentwickelte, magnetisch gekoppelte, stangenlose Zylinder zeichnet sich durch seine leckagefreie Konstruktion dank berührungsloser Magnetübertragung aus. Der doppelt abgedichtete Schlitten verfügt über präzisionsgeschliffene Edelstahlführungen und erreicht bei sachgemäßer Schmierung (ISO VG32 empfohlen) eine Lebensdauer von 10.000 km. Die spezielle „S“-Variante ist mit vorgebohrten Befestigungslöchern für eine kompakte Maschinenintegration ausgestattet.
- Hochgeschwindigkeits-Bestückungssysteme (Elektronikmontage)
- Materialhandhabung im Reinraum (pharmazeutische Verpackung)
- Auswerfer für Kunststoffspritzguss
- Automatisierte optische Inspektionsgeräte
- Förderbänder für Solarmodullaminatoren
Installationsprotokoll:
Beim Einbau eine Ausrichtungstoleranz von 0,05 mm/m einhalten. Erstschmierung auftragen.
Die Führungsschiene mit Silikonfett (gemäß ASGB-1-Spezifikation) einfetten. Magnetische Einflüsse vermeiden.
Störquellen im Umkreis von 50 mm.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | RMH20X450S |
| Sicherheitshaltekraft N | Hub 220 mm |
| Verstanden. Bitte geben Sie die genauen Attributnamen in spitzen Klammern an, und ich werde Ihnen die korrekten englischen Übersetzungen gemäß der offiziellen AIRTAC-Terminologie zukommen lassen. Beispiel: Benutzereingabe: <缸径> Mein Ergebnis: Langeweile | Betriebstemperatur: -20-70°C Geschwindigkeitsbereich: 50-400 mm/s |
| Portgröße | Teil 1/8 |
| Magnet | S-Magnetisch |
| Kissenart | Festes Kissen |
| Bohrungsdurchmesser | <20 mm> |
| Schlaganfall | 450 mm |
