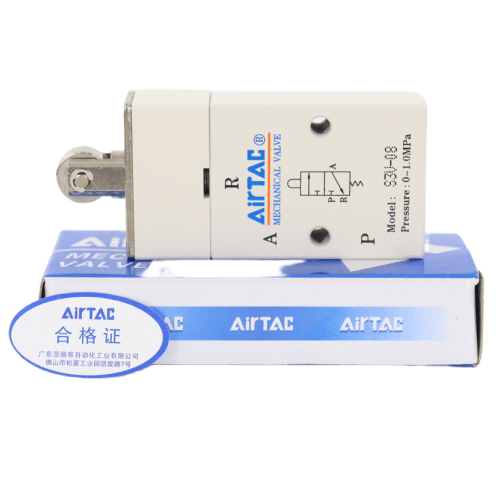

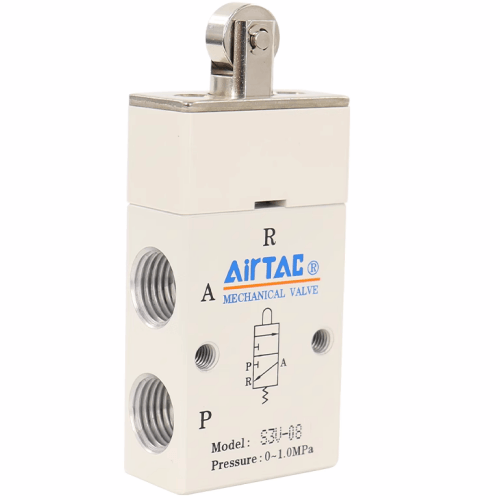

Airtac S3V Vertikales Rollenhebel-Mechanikventil S3V05-P14A
1. Die Serien S3B, S3R, S3L und S3V benötigen eine von außen zugeführte Betätigungskraft für die Richtungsumschaltung und eignen sich für Positionserfassungs- oder Endschalteranwendungen.
2. Die Serien S3PF, S3PM, S3PP, S3PL, S3Y, S3HS, S3C und S3D zeichnen sich durch manuelle Betätigung mit ergonomischen Aktuatorkonfigurationen aus, die für verschiedene Anwendungsszenarien optimiert sind;
3. Die Poppet-Bauweise gewährleistet eine hervorragende Dichtungsleistung, ein sicheres Umschalten der Spule und einen wartungsfreien Betrieb (keine Schmierung erforderlich);
4. Mehrere Montagepositionen mit vereinfachten Installationsverfahren;
5. Die Serien S3C, S3D, S3Y, S3R und S3L verfügen über robuste Metallaktuatoren für eine längere Lebensdauer und höhere Betriebsstabilität.
Kategorie: Mechanische Ventile | Marke: AirTAC | Serie: S3V
AirTAC S3V Vertikales Rollenventil S3V05-P14A Spezifikationen
- Modell: S3V05-P14A
- Typ: 3-Wege-Rollenhebelventil mit geschlossener Mittelstellung
- Funktionsweise: Mechanische Betätigung (vertikale Rolle)
- Anschlussgröße: PT1/4 (G1/4 optional)
- Betriebsdruck: 0,05–0,9 MPa
- Maximale Durchflussrate: 850 l/min (ANR)
- Betätigungskraft: 5 N ± 30 %
- Temperaturbereich: -5℃ bis 80℃
- Gehäusematerial: Aluminiumlegierung (eloxiert)
- Dichtungsmaterial: Hitzebeständiges NBR
- Gewicht: 320 g ±5 %
- Abmessungen: 52 mm (B) × 42 mm (H) × 88 mm (L)
- Montage: Direkte Rohrleitungs- oder Unterkonstruktionsmontage
- Schutzart: IP67 (staub- und wasserdicht)
- Lebensdauer: ≥1.000.000 Operationen
Dieses robuste mechanische Ventil mit vertikalem Rollenantrieb ist für präzise Positionserfassung in anspruchsvollen Umgebungen ausgelegt. Es verfügt über einen einzigartigen Doppelfeder-Zentriermechanismus für zuverlässige Rückstellung und ist vibrationsfest. Die reibungsarme Rolle reduziert den Verschleiß des Antriebs und macht ihn ideal für Hochfrequenzanwendungen. Benötigt Druckluft der Klasse 3 oder höher gemäß ISO 8573-1.
- Positioniersensoren für Montagelinien
- Steuerung des Endeffektors eines Palettierroboters
- Anlagen zur Lebensmittelverarbeitung (Reinigungsbereiche)
- Andocksysteme für fahrerlose Transportfahrzeuge (AGV)
- Fadenspannungsregelung an Textilmaschinen
Installationshinweis:
Die Ausrichtung des Rollenarms muss innerhalb von ±3° zur Betätigungsrichtung liegen. Die Rollenlager sind alle 2.000 Betriebsstunden mit Hydrauliköl nach ISO VG32 zu schmieren. Seitenkräfte von mehr als 15 N am Betätigungsarm sind zu vermeiden.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | S3V05-P14A |
| Position | Bitte geben Sie die spezifischen AirTAC-Produktattributwerte an, die Sie übersetzen lassen möchten, und ich werde Ihnen die korrekte englische Terminologie zukommen lassen. |
| Portgröße | Bitte geben Sie die spezifischen AirTAC-Produktattributwerte an, die Sie übersetzen lassen möchten, und ich werde Ihnen die korrekte englische Terminologie zukommen lassen. |
