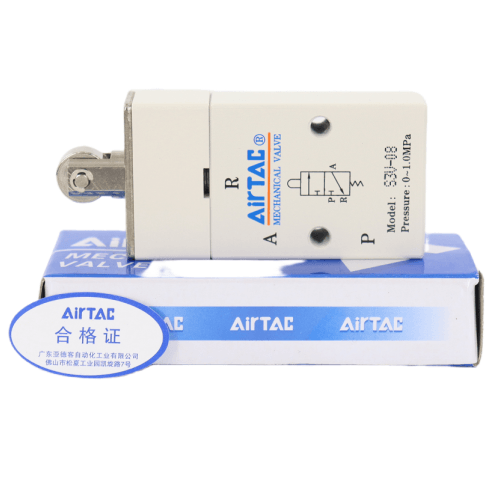

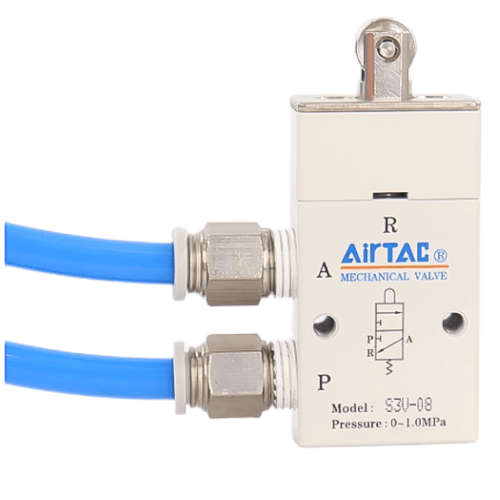

Airtac S3V Vertikales Rollenhebel-Mechanikventil S3V08-P14A
1. Die Serien S3B, S3R, S3L und S3V benötigen eine von außen zugeführte Betätigungskraft für die Richtungsumschaltung und eignen sich für Positionserfassungs- oder Endschalteranwendungen.
2. Die Serien S3PF, S3PM, S3PP, S3PL, S3Y, S3HS, S3C und S3D zeichnen sich durch manuelle Betätigung mit ergonomischen Aktuatorkonfigurationen aus, die für verschiedene Anwendungsszenarien optimiert sind;
3. Die Poppet-Bauweise gewährleistet eine hervorragende Dichtungsleistung, ein sicheres Umschalten der Spule und einen wartungsfreien Betrieb (keine Schmierung erforderlich);
4. Mehrere Montagepositionen mit vereinfachten Installationsverfahren;
5. Die Serien S3C, S3D, S3Y, S3R und S3L verfügen über robuste Metallaktuatoren für eine längere Lebensdauer und höhere Betriebsstabilität.
Kategorie: Mechanische Ventile | Marke: AirTAC | Serie: S3V
AirTAC S3V Vertikales Rollenventil S3V08-P14A Spezifikationen
- Modell: S3V08-P14A
- Typ: 3/2-Wege-Vertikalrollenschalter (normalerweise geschlossen)
- Anschlussgröße: PT1/8 (entspricht G1/8)
- Betriebsdruck: 0,15–0,85 MPa (21,7–123,2 PSI)
- Maximale Durchflussrate: 750 l/min (ANR)
- Betätigungskraft: 3,5 N ±0,5 N an der Rollenspitze
- Rollenhub: 3,5 mm ±0,5 mm
- Wiederholgenauigkeit: ±0,2 mm
- Dichtungsmaterial: HNBR-Gummi (verbesserte Hitze-/Ölbeständigkeit)
- Gehäusematerial: Aluminiumlegierung mit Harteloxierung
- Temperaturbereich: -20℃ bis 80℃ (nicht gefrierend)
- Gewicht: 215 g ±5 g
- Abmessungen: 48 mm (L) × 34 mm (B) × 68,5 mm (H)
- Montage: Direkte Verrohrung oder Unterkonstruktion (ISO 15407-1-kompatibel)
- Schutzart: IP67 (staub- und wasserdicht)
- Mechanische Lebensdauer: ≥5 Millionen Zyklen
Hochleistungs-Mechanikventil mit Nockenfolgerbetätigung und präziser Rollenausrichtung. Die gehärtete Edelstahlrolle und der Doppelfedermechanismus gewährleisten einen zuverlässigen Betrieb auch bei starken Vibrationen. Der optimierte Strömungsweg reduziert den Druckverlust im Vergleich zu Vorgängergenerationen um 18 %. Inklusive integriertem Schalldämpfer und Stoßdämpfer.
- Positionserfassung von Palettierern in Logistiksystemen
- Sequenzierung der Faltschachtelmaschine
- Sicherheitstürverriegelungen für CNC-Werkzeugmaschinen
- Automatische Erkennung von Förderbandstaus
- Fadenbruchsensoren für Textilmaschinen
Installationsrichtlinien:
Montage mit Rollenachse senkrecht zur Aktuatorbewegung.
Zwischen Rolle und Betätigungsnockenoberfläche muss ein Abstand von 0,5-1 mm eingehalten werden.
Wälzlager alle 500.000 Zyklen mit Hydrauliköl ISO VG32 schmieren.
Vermeiden Sie eine seitliche Belastung der Walzenwelle.
Maximal zulässige Seitenkraft: 0,8 N.
Stoßdämpfer verwenden, wenn die Aktuatorgeschwindigkeit 0,5 m/s überschreitet.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | S3V08-P14A |
| Position | Bitte geben Sie die spezifischen AirTAC-Produktattributwerte an, die Sie übersetzen lassen möchten, und ich werde Ihnen die korrekte englische Terminologie zukommen lassen. |
| Portgröße | Bitte geben Sie die spezifischen AirTAC-Produktattributwerte an, die Sie übersetzen lassen möchten, und ich werde Ihnen die korrekte englische Terminologie zukommen lassen. |
