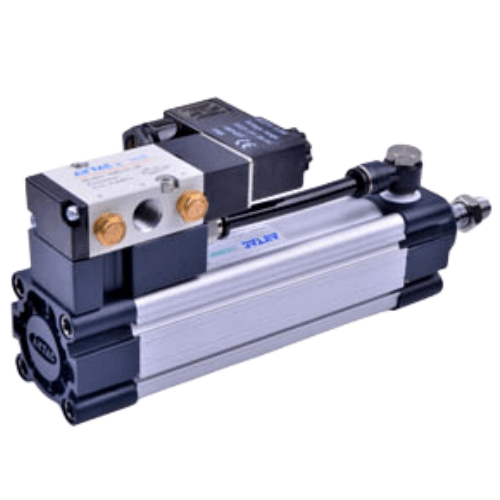

Airtac SAUF-Serie Ventilmontierter Luftzylinder SAUF100X150S-10A
2. Ermöglicht die direkte pneumatische Eins-zu-Eins-Steuerung ohne Installation eines externen Ventils.
3. Optimiert die räumliche Effizienz und die Installationszeit, ideal für dezentrale Konfigurationen in großflächigen Systemen.
4. Unterstützt mehrere standardisierte Montagezubehörteile für eine vereinfachte Integration.
Kategorie: Ventilzylinder | Marke: AirTAC | Serie: SAUF
AirTAC SAUF-Serie Ventilintegrierter Zylinder SAUF100X150S-10A Spezifikationen
- Modellcode: SAUF100X150S-10A
- Zylindertyp: Kompakter, ventilintegrierter, doppeltwirkender Zylinder
- Bohrungsgröße: 100 mm (ISO-Standard)
- Hub: 150 mm (±0,5 mm Toleranz)
- Betriebsdruck: 0,1-1,0 MPa
- Ventiltyp: 5/2-Wege-Magnetventil (mit manueller Notbetätigung)
- Spannung: DC24V (±10% Restwelligkeit)
- Anschlussgröße: G3/8 (ISO228/1)
- Dämpfung: Verstellbare pneumatische Dämpfung (an beiden Enden)
- Kolbenstange: Verchromter Stahl (20 mm Durchmesser)
- Rohrmaterial: Eloxiertes Aluminium
- Dichtungsmaterial: NBR + Polyurethan-Hybrid
- Umgebungstemperatur: -10℃ bis 70℃ (kein Einfrieren)
- Gewicht: 9,8 kg (mit Ventilbaugruppe)
- Abmessungen: 300 mm (L) × 125 mm (B) × 145 mm (H)
- Reaktionszeit: ≤50 ms (Ventilschaltung)
- Schutzart: IP67 (staub- und wasserdicht)
Hochleistungsfähige, integrierte Zylinder-Ventil-Einheit mit kompakter Bauweise und 1,2 kN Schubkraft. Ausgestattet mit Verdrehsicherungsnuten und stoßdämpfenden Endkappen. Das integrierte Ventil reduziert die Rohrleitungskomplexität im Vergleich zu separaten Komponenten um 80 %. Benötigt Druckluft der Klasse 3 gemäß ISO 8573-1:2010.
- Automatisierte Palettiersysteme
- Auswurfmechanismen für Druckgussmaschinen
- Klemmvorrichtungen für Kunststoffspritzguss
- Hochleistungs-Förderbandtorsteuerungen
- Positionierung von Schweißvorrichtungen für die Automobilindustrie
Installationsprotokoll:
Mit M8x1,25-Befestigungsschrauben montieren (maximales Anzugsmoment 25 Nm). Mindestabstand von 50 mm einhalten.
Um den Ventilbereich herum zur Wärmeableitung. Schmierung über die Druckluftzufuhr.
(Ölnebel entsprechend ISO VG32, 1 Tropfen/5 m³). Vermeiden Sie seitliche Kräfte von mehr als 200 N am Stangenende.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | SAUF100X150S-10A |
| Verstanden. Bitte geben Sie die genauen Attributnamen in spitzen Klammern an, und ich werde Ihnen die korrekten englischen Übersetzungen gemäß der offiziellen AIRTAC-Terminologie zukommen lassen. Beispiel: Benutzereingabe: <缸径> Mein Ergebnis: Langeweile | Betriebstemperatur: -20-70 °C Geschwindigkeitsbereich: 30-800 mm/s |
| Portgröße | Teil 1/2 |
| Standardspannung | AC220V |
| Magnetventil-Modell | 4M-Serie, 31 mm Bohrung, 80 mm Hub, M9W-Sensor |
| Magnet | S-Magnetisch |
| Bohrungsdurchmesser | 100 mm |
| Schlaganfall | 150 mm |
