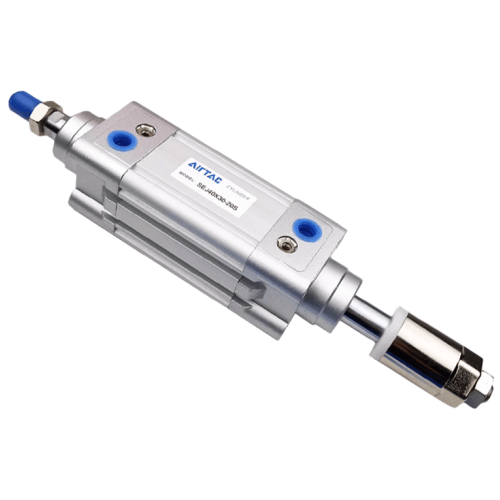

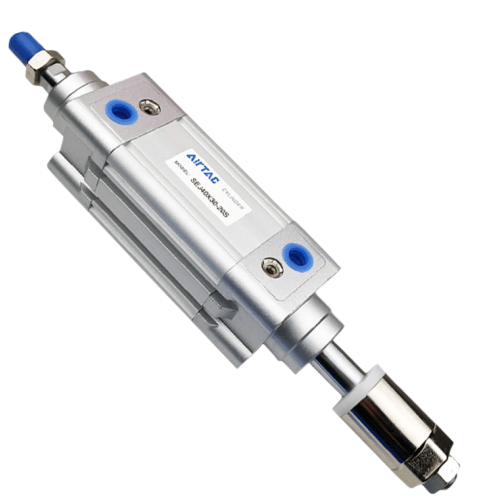

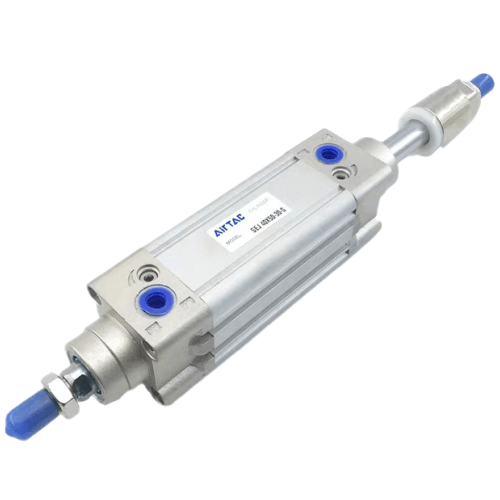

Airtac SEJ Verstellbarer Zylinder SEJ100X150-20S
2. Asymmetrische bidirektionale Kolbendichtungsstruktur mit kompakten Abmessungen und integrierter Ölreservoirfunktion;
3. Die stangenlose Konstruktion aus quadratischen Aluminiumrohren verbessert die Korrosionsbeständigkeit;
4. Der einstellbare Dämpfungsmechanismus gewährleistet eine gleichmäßige Hubmodulation;
5. Individuell anpassbare Konfigurationen mit mehreren Zylindervarianten und Montagezubehör;
6. Hochtemperaturbeständige Dichtungsmaterialien ermöglichen einen Betriebstemperaturbereich von 0-150°C.
Kategorie: Verstellbare Zylinder | Marke: AirTAC | Serie: SEJ
AirTAC SEJ100X150-20S Verstellbarer Zylinder Spezifikationen
- Modell: SEJ100X150-20S
- Typ: Doppeltwirkender Zylinder mit einstellbarem Hub
- Bohrungsgröße: Ø100 mm
- Hub: 150 mm (einstellbar)
- Betriebsdruck: 0,1–0,9 MPa
- Mittlere Temperatur: -20℃ bis 80℃
- Dämpfungstyp: Fester Puffer + verstellbarer Anschlag
- Montageart: FA-Fußmontage (ISO 15552-Norm)
- Anschlussgröße: G3/8 (NPT1/2 optional)
- Gewicht: 5,8 kg ±2 %
- Abmessungen:
- Ausgezogene Länge: 405 mm
- Eingefahrene Länge: 255 mm
- Gehäusebreite: 120 mm
- Montagehöhe: 45 mm
- Material:
- Zylinderrohr: Aluminiumlegierung (hart eloxiert)
- Kolbenstange: Verchromter Stahl (Cr-Mo-Legierung)
- Dichtungen: NBR (Nitrilkautschuk)
- Schutzart: IP54 (Standardwischer)
- Optionales Zubehör: Magnetkolben (D-M9N), Halterungen für automatische Schalter
Der präzisionsgefertigte, einstellbare Hubzylinder verfügt über mechanische Anschläge in zwei Positionen für eine exakte Hubsteuerung (Wiederholgenauigkeit ±0,5 mm). Die verchromte Kolbenstange ist mit einem mehrlagigen Abstreifersystem für verbesserte Staubbeständigkeit ausgestattet. Optimierte Luftkanäle reduzieren den Strömungswiderstand im Vergleich zu Standardmodellen um 30 %.
- Arbeitsplattformen mit variabler Höhe in Montagelinien
- Druckgesteuerte Spannsysteme
- Verpackungsmaschinen mit Produktgrößenvariationen
- Positionierung von Schweißvorrichtungen für die Automobilindustrie
- Auswurfmechanismen für Druckgussmaschinen
Installationsanleitung:
Die Zylinderachse muss innerhalb einer Toleranz von 0,2 mm hinsichtlich der Rechtwinkligkeit ausgerichtet werden. Verwenden Sie die mitgelieferten Sicherungsmuttern.
Nach dem Einstellen der Position die Justierschrauben sichern. Mit Hydrauliköl ISO VG32 schmieren.
während der Erstinstallation.
- Maximale Seitenkraft: 350 N in der Hubmitte
- Einstellverfahren: Kontermutter lösen → Anschlag einstellen → Drehmoment 12 Nm
- Empfohlene Wartung: Nach jeweils 500 km Fahrstrecke erneut schmieren.
- Umgebungsfeuchtigkeit: Unter 90 % relativer Luftfeuchtigkeit (nicht kondensierend)
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | SEJ100X150-20S |
| Einstellbarer Hub | <20 mm> |
| Dichtungsmaterial | Polyurethan |
| Verstanden. Bitte geben Sie die genauen Attributnamen in spitzen Klammern an, und ich werde Ihnen die korrekten englischen Übersetzungen gemäß der offiziellen AIRTAC-Terminologie zukommen lassen. Beispiel: Benutzereingabe: <缸径> Mein Ergebnis: Langeweile | Betriebstemperatur: -20-70 °C Geschwindigkeitsbereich: 30-800 mm/s |
| Portgröße | Teil 1/2 |
| Magnet | S-Magnetisch |
| Bohrungsdurchmesser | 100 mm |
| Schlaganfall | 150 mm |
