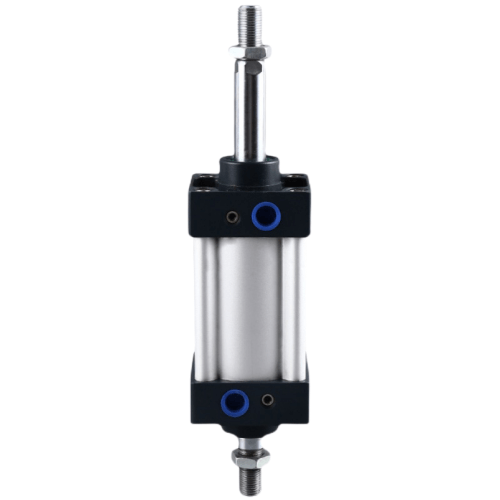

Airtac SUD-Serie Doppelkolbenzylinder SUD100X330
1. Entspricht den Spezifikationen für pneumatische Zylinder nach Unternehmensstandard;
2. Verfügt über eine speziell angefertigte bidirektionale Dichtungsstruktur mit integriertem Ölreservoir für kompakte Abmessungen und verbesserte Schmierstoffspeicherung;
3. Die Konstruktion aus achteckigen Aluminiumrohren ohne Stangen gewährleistet eine hervorragende Korrosionsbeständigkeit;
4. Reduzierte Gesamtlänge im Vergleich zu Zylindern nach ISO 15552 bei gleicher Bohrungsgröße;
5. Die präzise Dämpfungseinstellung ermöglicht ein sanftes Hubende;
6. Bietet Kompatibilität mit den Zylindern der SC-Serie hinsichtlich der Montagezubehörteile;
7. Optionale hochtemperaturbeständige Dichtungsmaterialien ermöglichen einen zuverlässigen Betrieb bei Umgebungstemperaturen von 150°C.
Kategorie: Doppelkolbenzylinder | Marke: AIRTAC | Serie: SUD
AirTAC SUD-Serie Doppelkolbenzylinder SUD100X330 – Technische Details
- Modell: SUD100X330
- Typ: ISO 6432-konformer Doppelstangenzylinder
- Bohrungsgröße: Ø100 mm
- Hub: 330 mm (anpassbar 25-2000 mm)
- Betriebsdruck: 0,1-1,0 MPa
- Stangendurchmesser: Ø20 mm, doppelt verchromte Stangen
- Dämpfung: Verstellbare pneumatische Dämpfung an beiden Enden
- Anschlussgröße: 1/4" NPT (G1/8 optional)
- Montage: MF1/MF2 Frontflansch, MP4/MP6 Seitenhalterungen
- Temperaturbereich: -20℃ bis 80℃
- Rohrmaterial: Eloxiertes Aluminium
- Dichtungsmaterial: Hitzebeständiges NBR/PU
- Schutzart: IP54 (Wischer inklusive)
- Gewicht: 4,8 kg ±2% (ohne Zubehör)
- Abmessungen: 470 mm (L) × 100 mm (B) × 108 mm (H)
Die hochsteife Doppelstangenkonstruktion eliminiert Drehmomente und ermöglicht eine außergewöhnliche seitliche Belastbarkeit (bis zu 450 N). Integrierte Montagenuten für die Sensorinstallation und korrosionsbeständige Ausführung sind vorhanden. Benötigt Druckluft gemäß ISO 8573-1:2010 Klasse 3-4-3.
- Präzisions-Presspassung in Automobilmontagelinien
- Vertikale Hebemechanismen für Verpackungsmaschinen
- Positionsverriegelung in CNC-Werkzeugwechslern
- Materialklemmung in CNC-Holzbearbeitungsfräsen
- Geführte Pressvorgänge bei der Batteriemodulmontage
Installationsprotokoll:
Richten Sie die Stangen innerhalb einer Parallelitätstoleranz von 0,2 mm/m aus. Wenden Sie MIL-PRF-81309F an.
Schmieren Sie alle 500 km Hubbetrieb. Vermeiden Sie seitliche Stöße während des Hubs.
Beendigung.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | SUD100X330 |
| Dichtungsmaterial | Polyurethan |
| Verstanden. Bitte geben Sie die genauen Attributnamen in spitzen Klammern an, und ich werde Ihnen die korrekten englischen Übersetzungen gemäß der offiziellen AIRTAC-Terminologie zukommen lassen. Beispiel: Benutzereingabe: <缸径> Mein Ergebnis: Langeweile | Betriebstemperatur: -20℃ bis 80℃ Geschwindigkeitsbereich: 30-800 mm/s |
| Portgröße | Teil 1/2 |
| Magnet | Nicht magnetisch |
| Bohrungsdurchmesser | 100 mm |
| Schlaganfall | 330 mm |
