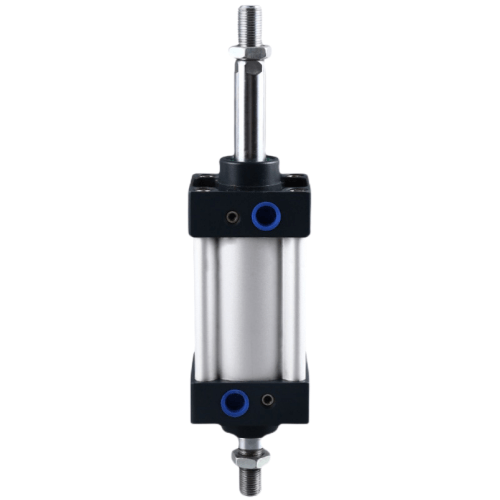

Airtac SUD-Serie Doppelkolbenzylinder SUD100X50
1. Entspricht den Spezifikationen für pneumatische Zylinder nach Unternehmensstandard;
2. Verfügt über eine speziell angefertigte bidirektionale Dichtungsstruktur mit integriertem Ölreservoir für kompakte Abmessungen und verbesserte Schmierstoffspeicherung;
3. Die Konstruktion aus achteckigen Aluminiumrohren ohne Stangen gewährleistet eine hervorragende Korrosionsbeständigkeit;
4. Reduzierte Gesamtlänge im Vergleich zu Zylindern nach ISO 15552 bei gleicher Bohrungsgröße;
5. Die präzise Dämpfungseinstellung ermöglicht ein sanftes Hubende;
6. Bietet Kompatibilität mit den Montagezubehörteilen der Zylinder der SC-Serie;
7. Optionale hochtemperaturbeständige Dichtungsmaterialien ermöglichen einen zuverlässigen Betrieb bei Umgebungstemperaturen von 150°C.
Kategorie: Doppelkolbenzylinder | Marke: AIRTAC | Serie: SUD
AirTAC SUD-Serie Doppelkolbenzylinder SUD100X50 – Technische Details
- Modell: SUD100X50
- Typ: Doppelkolben-Doppelwirkungszylinder
- Bohrungsgröße: Ø100 mm
- Hub: 50 mm (Standard), anpassbar bis zu 2000 mm
- Betriebsdruck: 0,05–1,0 MPa
- Kolbenstangendurchmesser: Ø25 mm (beidseitig)
- Dämpfung: Verstellbarer hydraulischer Puffer (vorn/hinten)
- Anschlussgröße: G1/2 (NPT1/2 optional)
- Umgebungstemperatur: -20℃ bis 80℃
- Kolbengeschwindigkeit: 50–800 mm/s
- Montagearten: MF1 (vorderer Flansch), MB1 (hinterer Flansch), optionale Fußmontage
- Material: Gehäuse aus Aluminiumlegierung, verchromte Kolbenstange
- Dichtungsmaterial: NBR (Standard), optional FKM für hohe Temperaturen
- Gewicht: 6,5 kg (ohne Montagezubehör)
- Abmessungen (L×B×H): 450×140×140 mm (in der Mittelstellung des Hubs)
Hochsteifer Doppelkolbenzylinder für präzise Linearbewegungen mit erhöhter seitlicher Belastbarkeit. Ausgestattet mit zwei verchromten Kolbenstangen für symmetrische Kraftübertragung und optionalem Magnetkolben zur Positionserfassung. Der verstärkte Führungsmechanismus minimiert die Durchbiegung unter hohen Seitenlasten.
- Automatisierte Schweißvorrichtungs-Positionierungssysteme
- Auswurfmechanismen von Pressmaschinen
- Roboterarme für die Glashandhabung
- Präzisionsausrichtung bei der Halbleiterwaferbearbeitung
- Hochleistungs-Spannvorrichtungen in der Automobilmontage
Installationsrichtlinien:
Parallele Ausrichtung mit einer Toleranz von 0,2 mm/m einhalten. Für Stangenkopfverbindungen Sicherungsmuttern mit dem 1,5-fachen Nenndrehmoment verwenden.
Bei Wartungsarbeiten mit Hydrauliköl nach ISO VG32 schmieren. Erfordert Druckluft mit 5 μm Filterung.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | SUD100X50 |
| Dichtungsmaterial | Polyurethan |
| Verstanden. Bitte geben Sie die genauen Attributnamen in spitzen Klammern an, und ich werde Ihnen die korrekten englischen Übersetzungen gemäß der offiziellen AIRTAC-Terminologie zukommen lassen. Beispiel: Benutzereingabe: <缸径> Mein Ergebnis: Langeweile | Betriebstemperatur: -20℃ bis 80℃ Geschwindigkeitsbereich: 30-800 mm/s |
| Portgröße | Teil 1/2 |
| Magnet | Nicht magnetisch |
| Bohrungsdurchmesser | 100 mm |
| Schlaganfall | <50 mm> |
