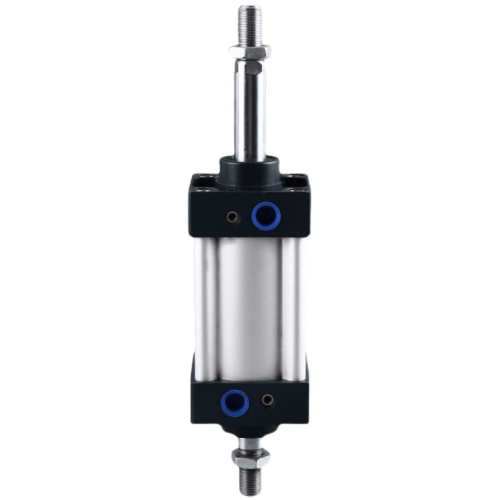

Airtac SUD-Serie Doppelkolbenzylinder SUD100X75S
1. Entspricht den Spezifikationen für pneumatische Zylinder nach Unternehmensstandard;
2. Verfügt über eine speziell angefertigte bidirektionale Dichtungsstruktur mit integriertem Ölreservoir für kompakte Abmessungen und verbesserte Schmierstoffspeicherung;
3. Die Konstruktion aus achteckigen Aluminiumrohren ohne Stangen gewährleistet eine hervorragende Korrosionsbeständigkeit;
4. Reduzierte Gesamtlänge im Vergleich zu Zylindern nach ISO 15552 bei gleicher Bohrungsgröße;
5. Die präzise Dämpfungseinstellung ermöglicht ein sanftes Hubende;
6. Bietet Kompatibilität mit den Montagezubehörteilen der Zylinder der SC-Serie;
7. Optionale hochtemperaturbeständige Dichtungsmaterialien ermöglichen einen zuverlässigen Betrieb bei Umgebungstemperaturen von 150°C.
Kategorie: Doppelkolbenzylinder | Marke: AIRTAC | Serie: SUD
AirTAC SUD-Serie Doppelkolbenzylinder SUD100X75S – Technische Details
- Modell: SUD100X75S
- Bohrungsgröße: Ø100 mm
- Hub: 75 mm (anpassbar: 25-500 mm)
- Betriebsdruck: 0,1-0,9 MPa
- Stangendurchmesser: Zwei Ø25 mm verchromte Stahlstangen
- Dämpfung: Verstellbare Luftpolsterung an beiden Enden
- Montagearten: Front-/Hinterflansch (MF/MB) oder Fußmontage (MP4)
- Temperaturbereich: -20℃ bis 80℃
- Anschlussgröße: G1/2 (NPT1/2 optional)
- Zylindermaterial: Aluminiumlegierungsrohr mit hart eloxierter Oberfläche
- Kolbenstangenmaterial: Edelstahl SUS304
- Dichtungsmaterial: Kombination aus NBR und Polyurethan
- Schutzart: IP65 (Wischer inklusive)
- Schmierung: Geeignet für ölfreien Betrieb (vorgeschmiert)
- Theoretische Kraft (bei 0,63 MPa): 4.900 N (Ausfahren) / 4.500 N (Einfahren)
- Gewicht: 11,2 kg (Standard-Hubversion)
- Abmessungen (L×B×H):
- Grundlänge: 337 mm (75 mm Hub)
- Abstand zwischen den Stangen: 160 mm
- Montagehöhe: 125 mm
- Gesamthöhe inklusive Stangen: 185 mm
Industrieller Doppelkolbenzylinder für anspruchsvolle Anwendungen mit extrem hoher Drehmomentfestigkeit. Die symmetrische Doppelkolbenstangenkonstruktion minimiert die seitliche Auslenkung unter Last und erreicht eine Ausrichtungsgenauigkeit von ≤ 0,15 mm/100 mm. Korrosionsbeständige Konstruktion mit integrierten Dämpfungs-Einstellschrauben und magnetischen Sensorschlitzen (induktive Sensoren optional).
- Präzisionspressmechanismen in der Automobilmontage
- Vertikale Hebebühnen mit seitlich angebrachter Führung
- Türantriebe für Glashärteöfen
- Auswerfer für Kunststoffspritzgießmaschinen
- Positionierung schwerer Werkstücke in CNC-Palettensystemen
Installationstipp:
Für maximale Stabilität unter Torsionsbelastungen empfiehlt sich die Verwendung starrer Montagehalterungen (MBT-100 empfohlen).
Zwischen den Stangen und den äußeren Führungen ist ein Spiel von 0,5–1 mm einzuhalten. Bei Anwendungen mit hoher Zyklenzahl (> 500.000 Zyklen/Jahr) sind die Stangen monatlich mit Hydrauliköl nach ISO VG32 zu schmieren.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | SUD100X75S |
| Dichtungsmaterial | Polyurethan |
| Verstanden. Bitte geben Sie die genauen Attributnamen in spitzen Klammern an, und ich werde Ihnen die korrekten englischen Übersetzungen gemäß der offiziellen AIRTAC-Terminologie zukommen lassen. Beispiel: Benutzereingabe: <缸径> Mein Ergebnis: Langeweile | Betriebstemperatur: -20℃ bis 80℃ Geschwindigkeitsbereich: 30-800 mm/s |
| Portgröße | Teil 1/2 |
| Magnet | S-Magnetisch |
| Bohrungsdurchmesser | 100 mm |
| Schlaganfall | 75 mm |
