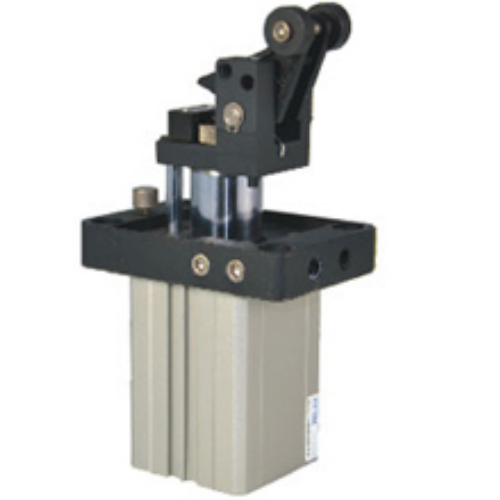

Airtac TDM Stopfenzylinder TDM50X30K
2. Die verstärkte Kolbenstangenkonstruktion erhöht die Stoßfestigkeit des Zylinders erheblich;
3. Hochleistungs-Blockierzylinder verfügen über ein integriertes Ölkissen oder ein einstellbares hydraulisches Kissen zur zuverlässigen Absorption von Aufprallenergie;
4. Hebelrollenmechanismus mit Selbstverriegelungsvorrichtung verhindert das Zurückschnellen des Arms und das Zurückschieben blockierter Gegenstände;
5. Mehrere Serien und Spezifikationen stehen zur individuellen Auswahl zur Verfügung.
Kategorie: Blockierzylinder | Marke: AirTAC | Serie: TDM
AirTAC TDM-Serie Blockierzylinder TDM50X30K – Technische Details
- Modell: TDM50X30K
- Typ: Doppeltwirkender stangenloser Blockierzylinder
- Bohrungsgröße: Ø50 mm
- Hub: 30 mm (±1,5 mm Einstellbereich)
- Betriebsdruck: 0,1–0,8 MPa
- Temperaturbereich: -20℃ bis 80℃
- Dämpfung: Verstellbare pneumatische Dämpfung (an beiden Enden)
- Montage: Front-/Hinterflansch (MF1/MF2-Muster optional)
- Anschlussgröße: M5x0,8 (Standard), G1/8 optional
- Gehäusematerial: Aluminiumlegierung (eloxiert)
- Dichtungsmaterial: NBR (Nitrilkautschuk)
- Kolbenmaterial: Aluminium mit verschleißfester Beschichtung
- Gewicht: 2,3 kg ±5 %
- Abmessungen: 130 mm (L) × 50 mm (B) × 50 mm (H) (minimale eingefahrene Länge)
- Schutzart: IP54 (Standard), IP67 mit optionalem Scheibenwischer
- Maximaler Schub: 157 N bei 0,5 MPa
- Wiederholgenauigkeit: ±0,2 mm
Hochpräziser, stangenloser Blockierzylinder mit integriertem mechanischem Klemmmechanismus und einzigartiger Keilverriegelung für spielfreie Positionierung. Die T-förmige Führungsnut gewährleistet eine gleichmäßige Linearbewegung auch unter Seitenlast. Benötigt 5 µm gefilterte, geschmierte Druckluft (ISO 8573-1 Klasse 3).
- Präzisionspositionierung von Werkstücken in CNC-Palettensystemen
- Vertikale Lastverriegelung in automatisierten Montagelinien
- Blechklemmvorrichtung in Laserschneidmaschinen
- Werkzeugplatte in Koordinatenmessgeräten sichern
- Förderbandstoppmechanismen für Paketsortiersysteme
Installationsempfehlung:
Bei vertikalen Montageanwendungen ist ein Abstand von 0,05–0,15 mm zwischen den Zylindern einzuhalten.
Grundplatte und Montagefläche. Bei Verwendung im Hochzyklusbetrieb Antivibrationsscheiben verwenden.
(>120 CPM) Betriebsarten. Die Führungsschiene monatlich mit ISO VG32 Turbinenöl schmieren.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | TDM50X30K |
| Portgröße | Teil 1/8 |
| Gewindeart für Näherungssensoren | M8×1.0 |
| Magnet | Nicht magnetisch |
| Bohrungsdurchmesser | <50 mm> |
| Selbstverriegelungsfunktion | Nicht selbstverriegelnd |
| Schlaganfall | 30 mm |
