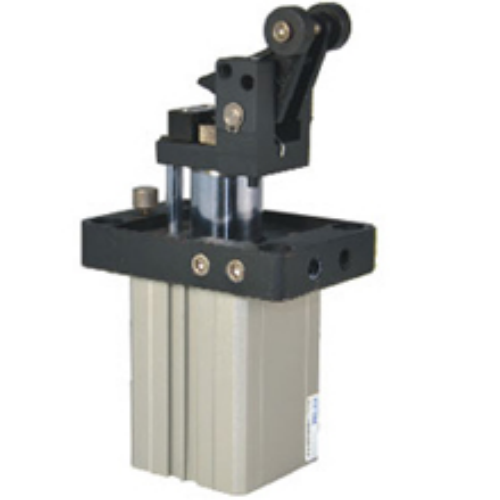

Airtac TDM Stopfenzylinder TDM50X30KF
2. Die verstärkte Kolbenstangenkonstruktion erhöht die Stoßfestigkeit des Zylinders erheblich;
3. Hochleistungs-Blockierzylinder verfügen über ein integriertes Ölkissen oder ein einstellbares hydraulisches Kissen zur zuverlässigen Absorption von Aufprallenergie;
4. Hebelrollenmechanismus mit Selbstverriegelungsvorrichtung verhindert das Zurückschnellen des Arms und das Zurückschieben blockierter Gegenstände;
5. Mehrere Serien und Spezifikationen stehen zur individuellen Auswahl zur Verfügung.
Kategorie: Blockierzylinder | Marke: AirTAC | Serie: TDM
AirTAC TDM50X30KF Blockierzylinder Spezifikationen
- Modell: TDM50X30KF
- Typ: Doppeltwirkender Kompakt-Blockierzylinder
- Bohrungsgröße: 50 mm
- Hub: 30 mm
- Betriebsdruck: 0,1-0,8 MPa
- Temperaturbereich: -20℃ bis 80℃
- Polsterung: Verstellbares Luftkissen
- Montageart: Frontflansch (Variante KF) mit vielfältigen Zubehöroptionen
- Anschlussgröße: G1/8 (NPT1/4 optional)
- Kolbenstangenmaterial: Verchromter Stahl
- Rohrmaterial: Aluminiumlegierung mit hart eloxierter Oberfläche
- Dichtungsmaterial: NBR/PU-Mischung
- Schutzart: IP65 (Standard-Scheibenwischerdesign)
- Gewicht: 1,8 kg ±3 %
- Abmessungen: 200 mm (L) × 50 mm (B) × 50 mm (H) (bei vollständigem Einfahren)
- Wiederholgenauigkeit der Positionierung: ±0,5 mm
- Maximaler Schub: 157 N bei 0,5 MPa
Hochpräziser Blockierzylinder mit zweistufigem Verriegelungsmechanismus und mechanischer Selbstverriegelung. Die T-förmige Kolbenkonstruktion gewährleistet eine stabile Klemmkraft bis zu 300 N, während integrierte Stoßdämpfer die Geräuschentwicklung beim Endaufprall minimieren. Optimiert für die vertikale/horizontale Montage in beengten Räumen mit optionalen Magnetsensorschlitzen (kompatibel mit M9-Stecker).
- Palettenpositionierung in automatisierten Montagelinien
- Werkstückspannung in CNC-Werkzeugmaschinen
- Sicherheitsverriegelungen in Roboterschweißzellen
- Förderbandtorsteuerung in Verpackungssystemen
- Präzisionsvorrichtung für die Prüfung optischer Komponenten
Installationshinweis:
Beim Einbau ist auf eine Achsenausrichtung innerhalb von ±0,2° zu achten. Verwenden Sie eine geregelte Druckluftversorgung mit 5–40 µm Filterung.
Bei vertikalen Installationen einen mechanischen Anschlag als zusätzliche Sicherung vorsehen. Schmieren Sie über die FRL-Einheit.
(ISO VG32 empfohlen). Für die Stangenverlängerung 20 mm Spielraum einplanen.
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | TDM50X30KF |
| Portgröße | Teil 1/8 |
| Gewindeart für Näherungssensoren | M8×1.0 |
| Magnet | Nicht magnetisch |
| Bohrungsdurchmesser | <50 mm> |
| Selbstverriegelungsfunktion | Selbstverriegelnd |
| Schlaganfall | 30 mm |
