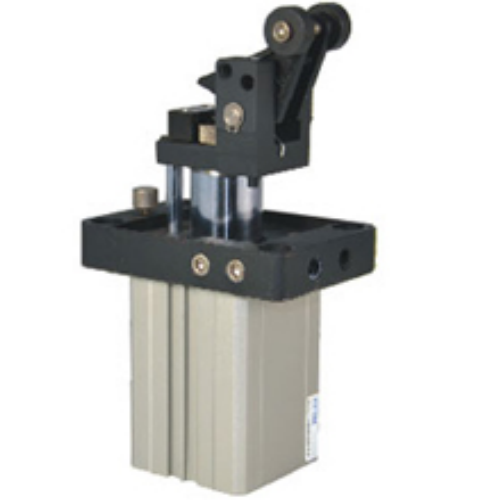

Airtac TDM Stopfenzylinder TDM50X30SK
2. Die verstärkte Kolbenstangenkonstruktion erhöht die Stoßfestigkeit des Zylinders erheblich;
3. Hochleistungs-Blockierzylinder verfügen über ein integriertes Ölkissen oder ein einstellbares hydraulisches Kissen zur zuverlässigen Absorption von Aufprallenergie;
4. Hebelrollenmechanismus mit Selbstverriegelungsvorrichtung verhindert das Zurückschnellen des Arms und das Zurückschieben blockierter Gegenstände;
5. Mehrere Serien und Spezifikationen stehen zur individuellen Auswahl zur Verfügung.
Kategorie: Blockierzylinder | Marke: AirTAC | Serie: TDM
AirTAC TDM-Serie Verriegelungszylinder TDM50X30SK – Technische Details
- Modell: TDM50X30SK
- Typ: Doppeltwirkender mechanischer Verriegelungszylinder
- Bohrungsgröße: Ø50 mm
- Hub: 30 mm (Toleranz ±1,5 mm)
- Betriebsdruck: 0,1–1,0 MPa
- Dämpfungsart: Verstellbarer Gummipuffer (an beiden Enden)
- Montageart: Standardausführung (axiale Fußbefestigungslöcher)
- Anschlussgröße: M5x0,8 (Standard) / NPT1/8 optional
- Betriebstemperatur: -20℃ bis 80℃
- Kolbenmaterial: Harteloxierte Aluminiumlegierung
- Stangenmaterial: Edelstahl SUS304
- Dichtungsmaterial: NBR (Nitril-Butadien-Kautschuk)
- Gewicht: 2,8 kg (mit Standardzubehör)
- Abmessungen: 160 mm (L) × 50 mm (B) × 50 mm (H)
- Verriegelungskraft: 980 N bei 0,5 MPa
- Wiederholgenauigkeit: ±0,5 mm
- Schutzart: IP54 (Standard) / IP67 (optional)
Hochpräziser Verriegelungszylinder mit mechanischer Bremse, der bei Stromausfall die Position sofort hält. Die verchromte Kolbenstange und die Mehrlippendichtung gewährleisten einen Luftverlust von ≤ 0,5 mm/min in verriegelter Position. Benötigt geschmierte Druckluft gemäß ISO 8573-1:2010 Klasse 3 (ISO VG32 empfohlen).
- Palettenstoppmechanismen in Fördersystemen
- Werkstückpositionierung beim CNC-Be- und Entladen
- Sicherheitsverriegelungen in Montagevorrichtungen für die Automobilindustrie
- Präzisionsklemmung in der Halbleiterhandhabung
- Aufzugstürverriegelungssysteme
Wartungsprotokoll:
Schmieren Sie alle 500.000 Zyklen mit AirTAC P-SL01 Silikonfett.
Vermeiden Sie während des Betriebs seitliche Aufprallkräfte von mehr als 300 N.
- Gelenkkopftypen: Innengewinde (Standard), Gabelkopf oder Flansch
- Positionserkennung: Magnetschalter, einbaubare Schlitze (2 Stellen)
- Spezialbeschichtungen: Erhältlich für korrosive Umgebungen (Salzsprühtest 96 Stunden)
| Eigentum | Immobilienwert |
|---|---|
| Artikelnummer | TDM50X30SK |
| Portgröße | Teil 1/8 |
| Gewindeart für Näherungssensoren | M8×1.0 |
| Magnet | S-Magnetisch |
| Bohrungsdurchmesser | <50 mm> |
| Selbstverriegelungsfunktion | Nicht selbstverriegelnd |
| Schlaganfall | 30 mm |
